Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Modelnummer: | AYGO |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Beroking-vrij triplex houten geval voor de uitvoer |
Levertijd: | 20~35 het werkdagen na bevestigde orde |
Betalingscondities: | T / T, L / C |
Levering vermogen: | 10 sets per maand |
Verkeer: | driedimensionele trillingsmotie | Behandelende Capaciteit: | 2~4 keer dan het roterende trillende scherm voor algemeen gebruik |
---|---|---|---|
Aandrijvingsapparaat: | motor voor algemeen gebruik, verticle trillingsagent, hoger gewicht, lager gewicht, v-Katrol, v-Riem | Motor: | gewone motor of explosiebestendige motoraandrijving, trillende niet motor |
Diameter van: | 500mm, 800mm, 1000mm, 1200mm, 1500mm | Het schermstructuur: | flenstype het schermstructuur |
Het schermmateriaal: | roestvrij staalnetwerk, nylon (facultatief) netwerk | Toepassing: | tarwemeel, zetmeel, kiezelzuur, kalksteen, galss, suiker enz. |
Hoog licht: | Het ronde Trillende Scherm,Vibro Zeefmachine |

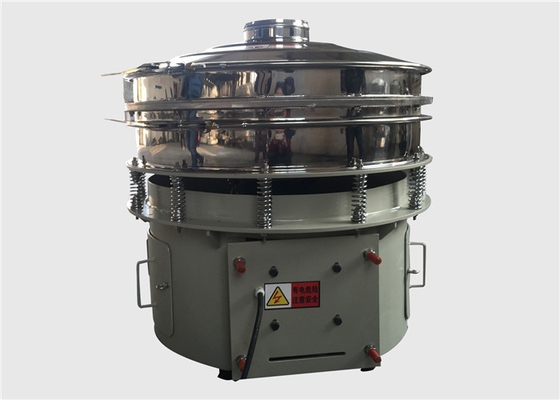

Poederverf Trilscherm Separator Machineflens Type Schermstructuur
Introductie van krachtige roterende trillingsscreeningsmachine met hoge energie voor poederverf:
Onze AYGO cirkelvormige driedimensionale zeefmachine met meerdere dekken voor silicide-alkali gebruikt geen trilmotoren, maar gebruikt in plaats daarvan universele motoren, waardoor het trilmiddel en de motor gescheiden blijven.
De bovenste en onderste gewichten die aan de boven- en onderkant van het trilmiddel zijn gemonteerd, maken de driedimensionale beweging (horizontaal, verticaal en schuin) en behandelingen naargelang het materiaal mogelijk.
De optimale aanpassing van trillingen en omwentelingen is mogelijk door de inverterbesturing in de machine te integreren.
Onze zeefmachines uit de AYGO-serie voldoen aan de marktvraag naar screening die sneller, betrouwbaarder en nauwkeuriger is. Door de verdubbeling van de amplitude wordt een twee- tot viermaal grotere afschermingscapaciteit bereikt dan bij de conventionele typen. Bovendien kan het trillingspatroon worden aangepast aan de materialen.
Vergelijking tussen krachtige, krachtige roterende trilzeefmachine voor poederverf en conventioneel roterend trilscherm:
Naam | Model | Drive apparaat | Beweging | Screeningseffect |
Gewoon roterend trilscherm | AY | verticale vibrerende motor | driedimensionale trillingsbeweging | |
Krachtig roterend vibrerend scherm | AYGO | universele motor + verticle trilmiddel | driedimensionale trillingsbeweging | 2 ~ 4 keer dan gewone vibrozifter |
Werkingsprincipe van High Energy Krachtige Rotary Vibration Screening Machine voor poederverf:
Over het algemeen trillen de machines met het schermoppervlak als middelpunt en de gewichten die aan beide asuiteinden van het trilmiddel zijn gemonteerd, veroorzaken de trillingen. De omwenteling van het bovengewicht genereert horizontale trillingen op het schermoppervlak en verplaatst de materialen die in het midden van het scherm worden gevoerd in de draairichting. Het lagere gewicht genereert verticale trillingen en verplaatst de materialen naar de periferie. Deze trillingen worden gecombineerd om speciale driedimensionale bewegingen op het scherm te genereren. Door de fase van het bovenste gewicht te verschuiven ten opzichte van het lagere gewicht, verandert het trillingsgedrag, waardoor de optimale beweging voor de behandelde materialen wordt gecreëerd.
Kenmerken van High Energy Krachtige Rotary Vibration Screening Machine voor poederverf:
1. de longitudinale versnelling van krachtige roterende trillende scherm is tweemaal zoveel als de originele product roterende zeef (vergeleken met ons bedrijf)
2. de verwerkingscapaciteit is 2 ~ 4 keer die van het originele product (vergeleken met ons bedrijf). Materialen die moeilijk te zeven zijn, kunnen het gaas nauwelijks verstoppen en de output wordt ook verdubbeld.
3. het geluid is duidelijk verminderd. Klein volume, gemakkelijke beweging, geen installatiebasis
4. met krachtigere trillingskracht en stevige structuur
5. handiger om zeefgaas te vervangen
6. gewone motoraandrijving. Er is ook een explosieveilige motoraandrijving verkrijgbaar
Algemene structuur van krachtige roterende trillingsscreeningsmachine met hoge energie voor poederverf:
Schermstructuur van krachtige roterende trillingsscreeningsmachine met hoge energie voor poederverf :
Binnenring: Het schermmontagedeel (flens) wordt op het schermframe geplaatst (zijde die contact maakt met deeltjes). Er lekt geen poeder of vloeistof (waterige oplossing), ongeacht of de schermopeningen groot of klein zijn. | Buitenste ring: De schermflens is buiten het schermframe geplaatst. Het effectieve schermgebied bereikt de omtrek van de afvoeropening en de schermfunctie is beschikbaar over het hele scherm. Hiermee worden ook de risico's vermeden waardoor de restmaterialen boven de zeef erdoorheen vallen, de staaldraden ontrafelen en versleten poeder of voorgrondmaterialen met de materialen worden vermengd. | Cassette: Demontage en montage kunnen worden gedaan via de eenvoudige cassettemethode, die gemakkelijk genoeg is voor onervaren werknemers om te gebruiken. De efficiëntie van het werk bij het veranderen van producten zal aanzienlijk verbeteren, aangezien dergelijk werk eenvoudig wordt gedaan door cassetteframes voor te bereiden. U hoeft geen schermen meer te verspillen. U hoeft geen schermen meer te verspillen. Vanwege de eenvoudige montage- / demontagemethode is het het beste voor het screenen van producten die vaak moeten worden gereinigd. |
De richting van de materiaalbeweging op het schermoppervlak hangt af van de fasehoek van de bovenste en onderste excentrische blokken.
Fasehoek 0 ° | Fasehoek 45 ° | Fasehoek 90 ° |
Het materiaal op het schermoppervlak beweegt lineair langs de buitenomtrek. | Het materiaal op het schermoppervlak beweegt spiraalvormig in de buitenste omtreksrichting. | Het materiaal op het schermoppervlak beweegt spiraalvormig naar het midden. |
Enkele specificaties van krachtige roterende trillingsscreeningsmachine met hoge energie voor poederverf:
Diameter (mm) | 500 | 800 | 1000 | 1200 | 1500 |
Motor (KW) | 0.75 | 1.5 | 2.2 | 3.7 | 3.7 |
Trillingsnummer | 1800 (VPM) | 1500 (VPM) | 1200 (VPM) | ||
Materiaal | Deelcontactpoeder: roestvrij staal 304 Anderen: thermisch verzinken op roestvrij staal 400 |
Afmetingen van High Energy Krachtige Rotary Vibration Screening Machine voor poederverf:
Model | EEN | B | C | D | E | F | G | H | ik | J | K | L |
AYGO-500-1 AYGO-500-2 AYGO-500-3 | 550 | 100 | 490 | 375 | 80 | 80 | 438 | 542 | - | - | 100 | 723 |
647 | - | 828 | ||||||||||
647 | 752 | 933 | ||||||||||
AYGO-800-1 AYGO-800-2 AYGO-800-3 | 815 | 150 | 785 | 575 | 100 | 100 | 495 | 638 | - | - | 127 | 929 |
770 | - | 1061 | ||||||||||
770 | 902 | 1193 | ||||||||||
AYGO-1000-1 AYGO-1000-2 AYGO-1000-3 | 815 | 200 | 917 | 675 | 160 | 100 | 508 | 642 | - | - | 125 | 957 |
774 | - | 1089 | ||||||||||
774 | 906 | 1221 | ||||||||||
AYGO-1200-1 AYGO-1200-2 AYGO-1200-3 | 1030 | 250 | 1112 | 780 | 160 | 160 | 685 | 865 | - | - | 165 | 1200 |
1035 | - | 1370 | ||||||||||
1035 | 1205 | 1540 | ||||||||||
AYGO-1500-1 AYGO-1500-2 AYGO-1500-3 | 1030 | 250 | 1395 | 950 | 200 | 160 | 685 | 880 | - | - | 155 | 1236 |
1040 | - | 1396 | ||||||||||
1040 | 1200 | 1556 |
Toepassing voor krachtige roterende trillingsscreeningsmachine met hoge energie voor poederverf:
1. Keramiek: silica, kalksteen, glas, gietzand, keramiek, tegelmaterialen
2. Chemicaliën: toner, koolstof, poederverf, cellulose, pigment, calciumcarbonaat
3. Voedsel: meel, thee, suiker, zetmeel, koffiebonen, kerriepoeder
4. Metalen: ijzerpoeder, zilverpoeder, koperpoeder, straalparels, schuurmiddelen
5. Geneesmiddelen: geneesmiddelen in poedervorm, kruidengeneesmiddelen, aminozuur, citroenzuur, maïszetmeel
6. Verontreiniging: asbestinzameling
Naam | Soortelijk gewicht | Deeltjesgrootte (mesh) | Krachtig type | Gewoon type | Capacitieverhouding | |||
1 | Chemicaliën | 0,5 | 400 # 500 # | AYGO-600-2S | 36 kg / uur | AY-600-2S | 10 kg / uur | 3.35 |
2 | Hars | 0.9 | 80 # | AYGO-1000-1S | 660 kg / uur | AY-1000-1S | 283 kg / uur | 2,33 |
3 | Silicide Alkali | 1.3 | 60 # | AYGO-1000-1S | 970 kg / uur | AY-1000-1S | 800 kg / uur | 1,21 |
4 | Silica | 0.9 | 100 # | AYGO-1000-1S | 500 kg / uur | AY-1000-1S | 280 kg / uur | 1,79 |
5 | Verwerkte Silica | 0,5 | 100 # | AYGO-1000-1S | 32 kg / uur | AY-1000-1S | 28 kg / uur | 2,74 |
6 | Silica Sand | 1.5 | 35 # | AYGO-1000-1S | 2000 kg / uur | AY-1000-1S | 1000 kg / uur | 2,00 |
7 | Farmaceutica | 0,6 | 14 # 50 # | AYGO-600-2S | 38 kg / uur | AY-600-2S | 12 kg / uur | 3.35 |
8 | Schuurmateriaal | 2.5 | 32 # | AYGO-800-1S | 3700Kg / h | AY-800-1S | 560 kg / uur | 6.60 |
