Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Beroking-vrij triplex houten geval voor de uitvoer |
Levertijd: | 20~30 het werkdagen na bevestigde orde |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 10 sets per maand |
Classificatie door Hoek Te vervoeren: | de horizontale schroeftransportband, neigde schroeftransportband, verticale schroeftransportband | Classificatie door Vorm Te vervoeren: | de transportband van de schachtschroef, shaftless schroeftransportband |
---|---|---|---|
Classificatie door Vorm: | De u-vormige transportband van de trogschroef, tubulaire schroeftransportband | De transportband van de schachtschroef: | geschikt voor non-viscous droge poedermaterialen en klein deeltjesmaterialen |
De Transportband van de Shaftlessschroef: | geschikt om kleverige en verwarde materialen te vervoeren | Toepassing: | geschikt voor het horizontale of schuine vervoeren van poederachtige, korrelige en kleine blokmateri |
Ontoepasselijke Materialen: | bederfelijke, kleverige, en opeengehoopte materialen | kenmerken: | eenvoudige structuur, kleine dwarsdoorsnedegrootte, het goede verzegelen, het betrouwbare werk, lage |
Hoog licht: | industriële transportbanden,Jakobsladdertransportband |

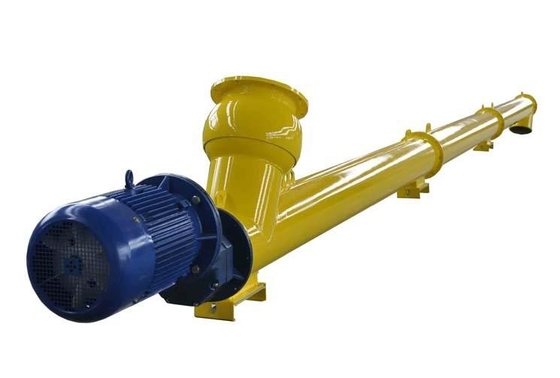

Bulk van de de Systemen Horizontale Buis van de Materialen Industriële Transportband de Schroeftransportband
Overzicht van Schroeftransportband en Voeder:
De schroeftransportband is verdeeld in twee types in de vorm van het vervoeren: de transportband van de schachtschroef en de shaftless schroeftransportband., en het zijn verdeeld in U-vormige schroeftransportband en tubulaire schroeftransportband in verschijning. De transportband van de schachtschroef is geschikt voor niet kleverige droge poedermaterialen en klein deeltjesmaterialen (zoals cement, vliegas, kalk, korrel enz.), terwijl de shaftless schroeftransportband geschikt is om kleverige en gemakkelijk verwarde materialen te vervoeren. (b.v. modder, biomassa, huisvuil enz.)
Classificatie van Schroeftransportband en Voeder:
door Hoek Te vervoeren | de horizontale schroeftransportband, neigde schroeftransportband, verticale schroeftransportband |
door Vorm Te vervoeren | de transportband van de schachtschroef, shaftless schroeftransportband |
door Vorm | De u-vormige transportband van de trogschroef, tubulaire schroeftransportband |
Het werk Principe van Schroeftransportband en Voeder:
De schroeftransportband maakt gebruik van roterende schroef overbrengend materialen langs het vaste omhulsel. Het roterende spiraalvormige blad beweegt het materiaal om schroefvervoer uit te voeren, en de kracht die het materiaal niet maakt met het schroefblad roteren is de wrijvingsweerstand van het eigen gewicht van het materiaal en schroeftransportband het insluiten aan het materiaal. De spiraalvormige bladen zijn gelast aan de roterende schacht van de schroeftransportband. De oppervlaktevorm van het blad heeft stevig oppervlaktetype, het type van riemoppervlakte, het type van bladoppervlakte en andere types volgens de verschillende materialen die worden vervoerd. De schroefschacht van de schroeftransportband heeft een duwlager aan het eind van de materiële bewegende richting om de schroef asreactiekracht met het materiaal te geven. Wanneer de machinelengte lang is, zou een midden hangend lager moeten worden toegevoegd.
Toepassing van Schroeftransportband en Voeder:
Het wordt wijd gebruikt in diverse industrieën, zoals bouwmaterialen, de chemische industrie, stroom, metallurgie, steenkool, graan enz. Het is geschikt voor horizontaal of geneigd vervoerend gekorreld poeder, en de kleine stukmaterialen, zoals steenkool, as, slakken, cement, korrelenz. Materiële temperatuur is minder dan 200℃.
De schroeftransportband is niet geschikt om materialen te vervoeren die bederfelijke zijn, grote viscositeit en gemakkelijk aan agglomeraat.
Als het vervoeren is de hoek van neiging overmaats, te kiezen gelieve de GX-transportband van de reeksschroef.
Hoofdlijnen van Schroeftransportband en Voeder:
1. Grote lagercapaciteit, veilig en betrouwbaar
2. Sterk aanpassingsvermogen, gemakkelijk installatie en onderhoud, lange levensduur.
3. De machine is klein in grootte, hoge roterende snelheid, verzekert snelle eenvormige overdracht
4. Het lossingseind is uitgerust met het schoonmaken van apparaat, aanpassingsvermogen, inham en afzetflexibiliteit met geringe geluidssterkte, de sterke van de plaatslay-out
5. Het goede verzegelen, shell keurt de naadloze staalbuis, de eindgebruik de goed flens met elkaar als lichaam, goede starheid verbond.
Technische Parameter van LS, GX-Schroeftransportband en Voeder:
LS Type | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX type | 200 | 250 | 300 | 400 | 500 | ||||||
Schroefdiameter (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Schroefhoogte (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Roterende Snelheid (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Macht Pd 1=10m (kW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Macht Pd 1=30m (kW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Roterende Snelheid (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Macht Pd 1=10m (kW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Macht Pd 1=30m (kW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Roterende Snelheid (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Macht Pd 1=10m (kW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Macht Pd 1=30m (kW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Roterende Snelheid (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Macht Pd 1=10m (kW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Macht Pd 1=30m (kW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
De Lijst van de installatiegrootte van LS Schroeftransportband en Voeder:
Model | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Technische Parameters van GX-Schroeftransportband en Voeder:
Specificatie | Hoofd Technische Prestaties | Het drijven van Apparaat | Het drijven van Apparaat | Gewicht (kg) |
|||
Model | Lengte (mm) |
Capaciteit (cement) (t/h) |
Roterende Snelheid min-1 |
Reductiemiddel | Motor | ||
Model | Snelheidsverhouding | Macht (kW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX de tubulaire LS van de Schroeftransportband U-vormige (Gesloten & Open) Transportband van de Trogschroef
De dubbele van de de Transportband Veelvoudige Lossing van de Schroefschroef Transportband van de de Gatenschroef
De Transportband van de Shaftlessschroef
Geneigde Verticale de Schroeftransportband van de Schroeftransportband
