Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Modelnummer: | AES |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Plastic film voor de machine, en beroking-vrij triplex houten geval voor de vervangstukken |
Levertijd: | 20~30 het werkdagen na bevestigde orde |
Betalingscondities: | T / T, L / C |
Levering vermogen: | 5 sets per maand |
Verkeer: | omvat zowel elliptische als lineaire motie | Structurele Eigenschap: | mobiel facultatief water bespuitend systeem |
---|---|---|---|
Aandrijvingsapparaat: | 3 reeksen trillende motoren | Doel: | gebruikt voor vaste-vloeibare stofscheiding |
Lagen van het Scherm: | 1~2 lagen | Omvang: | 5.5mm~6.0mm |
voordelen: | hoge trillingsintensiteit, groot onderzoeksgebied, de regelbare hoek van de het schermdoos, compacte | Toepassing: | papierfabricage, non-ferrometalen, metallurgie, bouwmaterialen, chemisch product, vuurvast materiaal |
Hoog licht: | het natte trillende scherm,de machine van de zeefseparator |

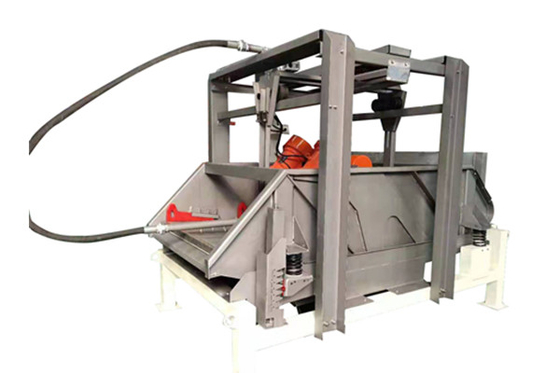

Dual Motion Solid Liquid Separator Natte screeningmachine voor papierpulp
Overzicht van Dual Motion rechthoekige trillingsfilter natte zeefmachine:
Dual motion rechthoekige trillingsfilter natte zeefmachine is speciaal ontworpen door AAREAL voor scheiding van vaste en vloeibare stoffen. Het is geschikt voor de meeste toepassingen van afvalwater- en afvalwaterzuivering en residuen. Het wordt gebruikt voor papierproductie, non-ferro metalen, metallurgie, bouwmaterialen, chemicaliën, vuurvaste materialen, cement, keramiek, graan, voedsel, boormodderzuiveringssysteem en andere speciale apparatuur voor scheiding van vaste en vloeibare stoffen. Het heeft de voordelen van een hoge trillingsintensiteit, een groot zeefoppervlak, een verstelbare hoek van de zeefdoos, een compacte structuur en uitstekende prestaties.
De revolutionaire dual motion-modus omvat zowel elliptische als lineaire beweging. Dankzij dit innovatieve ontwerp kan de machinist tijdens de werking van de machine direct tussen twee bewegingsmodi schakelen om te voldoen aan de vereisten voor het zeven van verschillende materialen, vaste stoffen en vloeistoffen te isoleren, vaste deeltjes met verschillende afmetingen te scheiden en andere onzuiverheden te verwijderen.
Werkingsprincipe van Dual Motion Rechthoekige vibratiefilter Natte screeningmachine:
De dual-motion rechthoekige trillingsfilter-natzeefmachine is uitgerust met drie vibratiemotoren, die twee bewegingsmodi bieden: lineaire beweging en elliptische beweging. De rechthoekige natzeefmachine wordt aangedreven door een trilmotor die op de framebalk is gemonteerd. De trilling wordt overgebracht op de zeefplaat en het te zeven materiaal wordt op de zeefplaat afgegeven via de buis die in de tweewegige rechthoekige trilfilter-natzeefmachine wordt gestoken. Door de trilling van de zeefplaat gaat de kleinere deeltjesgrootte (gekwalificeerde deeltjesgrootte) door de zeefplaat en komt de zeefbodem binnen, en komt het volgende proces binnen via de pijpleiding die aan de onderkant van de zeef is geïnstalleerd. Het materiaal met een grotere deeltjesgrootte (niet-gekwalificeerde deeltjesgrootte) blijft op het bovenste deel van de zeefplaat, komt de groef aan de voorkant van het trilscherm binnen en gaat het volgende proces binnen via de pijp die onderaan de groef is geïnstalleerd.
De lineaire beweging kan 6G zwaartekrachtversnelling genereren, de elliptische beweging kan 5G zwaartekrachtversnelling genereren. Mensen kunnen de bewegingsmodus van het trilscherm kiezen via de schakelaar in de schakelkast. De elliptische beweging is zachter en de levensduur van het scherm is langer. Het solide transportvermogen van de lineaire beweging is hoog.
Technische parameters van Dual Motion rechthoekige trillingsfilter natte zeefmachine:
Model | AES68-3 | AES63-3 | AES60-3 |
Trillingstraject | Ovaal | Ovaal | Ovaal |
Motorkracht | 2 * 2,2 kW 1 * 0,75KW | 2 * 1.5KW 1 * 0,55KW | 2 * 1,1 kW 1 * 0.25KW |
Trillingsintensiteit | ≤7,0 G. | ≤7,0 G. | ≤6,5 G. |
Amplitude | 5,5 ~ 6,0 mm | 5,5 ~ 6,0 mm | 5,5 ~ 6,0 mm |
Capaciteit van één scherm | ≤110m³ / uur 615 GPM | ≤90m³ / uur 528 GPM | ≤70m³ / uur 352 GPM |
Aanpassingshoek van schermkast | -3 ° ~ 3 ° | -3 ° ~ 3 ° | -3 ° ~ 3 ° |
Motorfrequentie en spanning | 380V / 50Hz, 460V / 60Hz | ||
Schermgebied | 2,5 m² | 2,3 m² | 1,8 m² |
Scherm grootte | 680 * 1250 mm (Netwerk 40 ~ 250) | 630 * 1250 mm (Netwerk 40 ~ 250) | 600 * 1050 mm (Netwerk 40 ~ 250) |
Lagen van scherm | 1 ~ 2 | 1 ~ 2 | 1 ~ 2 |
Hoeveelheid enkellaags scherm | 4 | 4 | 4 |
Mobiel sprinklersysteem | Optioneel | Optioneel | 1 set. De waterdruk is ongeveer 5 KG en stroomt met 290 L / H |
Gewicht | 1880 kg | 1680 kg | 1300 kg |
Opmerkingen | Parameters van het te screenen materiaal: 1. Materiële naam: papierpulp 2. Materiële temperatuur: 60 ~ 70 ℃ 3. Materiaalviscositeit: <120 CPS (mPas) 4. Materiaalsoort: <1,1 kg / dm³ 5. Concentratie: 5-15% |
Het rechthoekige trilscherm gebruikt een automatisch sproeisysteem. De spuitwaterdruk is ongeveer 5 KG en het debiet is 290 L / H. De operator kan het getimede spuitinterval instellen, waardoor het stilstandinterval effectief kan worden verlengd en verfverspilling kan worden verminderd zonder de verfconcentratie te beïnvloeden.
Kenmerken van Dual Motion Rechthoekige Trillingsfilter Natte zeefmachine:
1. Het geluid van de apparatuur is laag. Geluid is minder dan 75 decibel vanaf 1 meter afstand van de trillende zeef.
2. De apparatuur is eenvoudig te bedienen en vereist geen dagelijks onderhoud.
3. Het scherm wordt bevestigd door het compacte blok. Het materiaal van het compacte blok is hoog polymeer materiaal.
4. Het is eenvoudig en handig om de schermplaat te vervangen door het compacte blok uit te kloppen en het na vervanging opnieuw in te drukken.
5. Het schermlichaam is bedekt met meer dan twee lagen epoxyhars beschermende verf.
Voordelen van Compound Motion voor Dual Motion Rechthoekige vibratiefilter Natte zeefmachine:
Lineaire beweging | Elliptische beweging |
1. Grote zwaartekrachtversnelling (g), goed trillingseffect. 2. Snelle materiële passeersnelheid. 3. De verwerkingscapaciteit van het trilscherm is groot. | 1. Zwaartekrachtversnelling (g) is klein. 2. De verblijftijd van het materiaal op de zeefplaat is lang en het zeefeffect is goed. 3. Materiaalconcentratie neemt toe 4. Verbeter de levensduur van de zeefplaat. |
Profieltekening van Dual Motion Rechthoekige vibratiefilter Natte screeningmachine:
