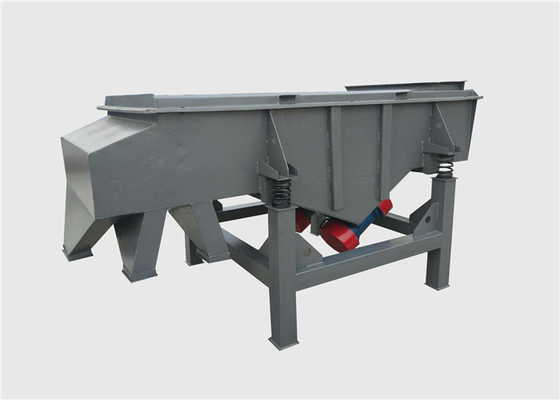

Meerdere fasen rechthoekig trillend scherm
Overzicht van het meerfasige rechthoekige trillingsscherm voor het beoordelen van ceramsitesand:
Het vibratie-scherm met meervoudige stappen voor het sorteren van ceramsitesand is:is een efficiënte nieuwe screening apparatuur, die op grote schaal wordt gebruikt in de kolen, metallurgie, mijnbouw, bouwmaterialen industrie.Het is ook bekend als het lineaire trillingsscherm, rechthoekige separator, horizontale trillingsscherm, rechthoekige trillingsscherm, rechthoekige sif, rechthoekige screener, lineaire scherm, enz.
Deze zeefmachine gebruikt twee eenheden van horizontale trillingsmotoren als energiebron, zodat het gescreende materiaal in de zeef werd gegooid,terwijl hij in een rechte lijn naar voren loopt in de ontlading van de screeningmachineHet kan worden geleverd in verschillende maten afhankelijk van de vereiste capaciteit en kan worden geleverd van meerlaag als vereisten van het screening doel.de stopcontacten en benen kunnen worden aangepast aan uw installatie-eisen.
Technische Parameters van meervoudig rechthoekig trillingsscherm voor het classificeren van ceramsitesand:
| Model |
Nominale omvang (mm) |
PartikelSIze(mm) |
Neigingskant of Scherm(°) |
Amplitude(mm) |
De laag |
Vermogen (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0~7° |
4 tot 10 |
1 tot 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4~1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Belangrijke informatie overMeerstadium rechthoekig trillingsscherm voor het classificeren van ceramsitesand:
| Vorm |
rechthoekige vorm |
| Structurele samenstelling |
schermdoos, scherm, trillingsmotor, motorbasis, dempende veer, drager, enz. |
| Vibraterende motor |
twee sets horizontale trillingsmotoren, synchrone omgekeerde rotatie |
| Toepasselijk materiaal |
geschikt voor het zeven van niet-lijmende materialen van 0,074 mm tot 10 mm met een vochtgehalte van minder dan 7% |
| Schermoppervlak |
horizontaal of hellend |
| Schermlagen |
1 tot 6 lagen scherm |
| Schermframe |
houten schermframe, schermframe van koolstofstaal, schermframe van roestvrij staal |
| Methode voor het schoonmaken van de mazen |
springballen, ultrasone systemen enz. |
| Materiaal |
koolstofstaal, roestvrij staal 304/316L, titaniummateriaal enz. |
| Schermgrootte |
de schermbreedte*lengte 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm enz. |
Werkingsbeginsel van meervoudig rechthoekig trillingsscherm voor het classificeren van ceramsitesand:
De rechthoekige scheider maakt gebruik van dubbele trillende motoren als energiebron, wanneer twee motoren synchroon omgekeerd draaien,Exciter krachten excentrische blok genereert worden ongedaan gemaakt parallel met de richting van de motoras en verenigen als één over de motoras richting, dus zijn beweging traject is lineair. Er is een hoek van neiging twee motoras ten opzichte van scherm dek, onder invloed van exciter kracht en materialen zelfgewicht,materialen worden opgestoken om een saltatorische en lineaire beweging naar voren te maken op het schermdek om de materialen te screenen en te beoordelen. toegepast in een stroomlijn om automatische werking te bereiken.
Kenmerken van meervoudig rechthoekig trillingsscherm voor het classificeren van ceramsitesand:
1. Hoge capaciteit en vriendelijke werkruimte
Met een uitstekende structuur van machine en motoren is het vermogen zeer hoog en is het werkgeluid laag.
Hoge zeefnauwkeurigheid
Het materiaal heeft een lange slag op het schermoppervlak, een hoge schermnauwkeurigheid en een grote verwerkingscapaciteit.
2. Verplaatsbaar screeningsproces
Tegelijkertijd met de screening is het materiaal over lange afstanden vervoerd.
3Makkelijk te repareren scherm en delen
Met behulp van een speciaal rasterconstructieontwerp kunnen de schermen en onderdelen gemakkelijk worden vervangen en gespannen.
4. Geschikt voor verschillende screenings
Verander de schermoppervlakte en de helling van het scherm volgens de grootte van het materiaal, de permeabiliteitswaarde en de productiviteit
5Flexible machineconstructies
Afhankelijk van de productielocatie kunnen verschillende vormen en structuren worden ontworpen.
6Goed afdichten en minimale stofverlies
Volledig afgesloten structuur, automatische ontlading leiden tot bijna nul stofverlies.
7. Lage onderhoudskosten en lange levensduur
Alle onderdelen van het scherm zijn goed gelast met uitstekende stalen platen en de algemene stijfheid is goed, stevig en betrouwbaar voor zeer lange tijd.
Toepassing van meervoudig rechthoekig trillingsscherm voor het classificeren van ceramsitesand:
Voedingsmiddelenindustrie:Suiker, zout, alkalische melk, poeder, sojamelk, gist, enz.
Apotheek:Poeder van de Chinese geneeskunde, poeder van de westerse geneeskunde, enz.
Chemische industrie:Hars, poeder, verf, fijn poeder, frisdrank, citroenzuur, enz.
Keramische industrie:Aluminium, kwartszand, mis, glazuur en pigment, enz.
MetallurgieMetalen poeder, lasstaafpoeder enz.
Papierindustrie:Zwart-wit vloeibaar papier, pulp, afvalwater recycling enz.
Verontreinigende behandeling:Afval, oliehoudende dieren, uitwerpselen enz.
Structuur Het is een zeer belangrijk onderdeel van de ontwikkeling van het systeem voor het beoordelen van het ceramsitesand.De Commissie:
De rechthoekige scheiding is voornamelijk samengesteld uit een schermdoos, een zeegras, een trillingsmotor, een motorpedaal, een dempende veer en beugels.
1. SCreen doos:Verweld door een stalen plaat, met een zekere sterkte en stijfheid, is het het belangrijkste onderdeel van de schermmachine.
2.Screen Mesh:het schermmaas is een geperforeerd plaatje.
3Vibratiemotor:de methode voor het gebruik en onderhoud van de trillingsmotor om de gebruiksaanwijzingen voor de trillingsmotor te zien.
4. MOtor voetstuk:het motorpedaal van de zeefmachine van het type downvibratie (de motor is onder de zeefdoos geplaatst) kan worden verplaatst. De aansluitschroef moet vóór gebruik worden gespannen,Vooral de nieuwe screening machine moet drie dagen voor het onderzoek herhaaldelijk worden gespannen., om ongevallen te voorkomen als gevolg van loslopen.
5.Vibratie dempende veer:om te voorkomen dat trillingen op de grond terechtkomen en om het volledige gewicht van de schermbox te ondersteunen.
6.De volgende categorieën:de beugel wordt gebruikt om de schermdoos te ondersteunen. Deze moet tijdens de installatie loodrecht op de grond worden gemonteerd. De beugel en het zeefkarosserieonderdeel moeten met elkaar worden verbonden door de compressieveer.
