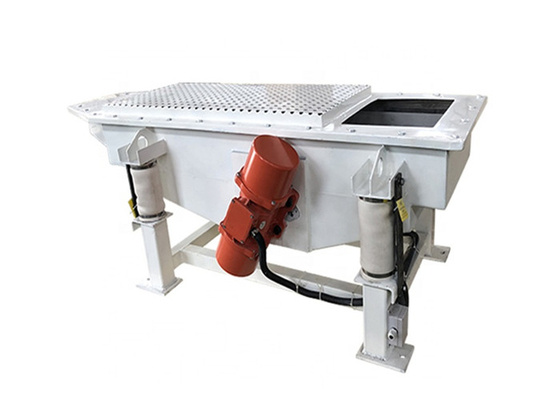

Granitmoorsteen lineair trillingscherm machine horizontaal trillingscherm
Introductie van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
De High-efficiency Linear Vibrating Screen Machine for Granite Moorstone is ontworpen met een dubbele trillingsmotor,twee synchrone motoren worden omgekeerd geplaatst zodat de excitator omgekeerde excitatie kracht genereert, de opwekkende kracht gegenereerd door excentrische blokken canceleren elkaar uit op de parallelle richting van de motoras, en stapelen samen met de loodrecht op de motoras,Dus de baan is lineair.Het lineaire trillingsscherm is geschikt voor deeltjesgrootte van 0,074 mm~5 mm, en de maximale grootte moet kleiner zijn dan 10 mm.
Het lineaire trillingscherm is ook algemeen bekend als de rechthoekige scheider, lineaire trillingscherm, lineaire trillingszijt, hellend trillingscherm, horizontaal trillingscherm,rechthoekig trillend scherm, rechthoekige zeefmachine, rechthoekige zeefmachine, lineaire zeefmachine enz.
Werkingsbeginsel van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
Het lineaire trillingsscherm gebruikt dubbele trillingsmotoren als energiebron.waarvan de componentenkracht zich langs de lineaire richting vooruit beweegtHet scherm kan dus lineair bewegen en het materiaal beweegt recht vooruit als het naar boven wordt gegooid.het materiaal zal zich snel naar voren bewegen en het scherm in een pluizige toestand binnendringenDe gewenste screeningprestaties kunnen eenvoudig worden bereikt door geschikte schermen te kiezen voor het lineaire trillingsscherm.
Structuur van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
Het lineaire trillingsscherm bestaat uit twee trillingsmotoren, een zeefdoos, een schermmaas, een trillingsabsorberend lichaam en een trillingsdempende inrichting, enz.
1- Zeefdoos:Verweld door een stalen plaat, met een zekere sterkte en stijfheid, is het het belangrijkste onderdeel van de schermmachine.
2.Screen Mesh:het schermmaas is een geperforeerd plaatje.
3Vibratiemotor:de methode voor het gebruik en onderhoud van de trillingsmotor om de gebruiksaanwijzingen voor de trillingsmotor te zien.
4Motorpedaal:het motorpedaal van de zeefmachine van het type downvibratie (de motor is onder de zeefdoos geplaatst) kan worden verplaatst. De aansluitschroef moet vóór gebruik worden gespannen,Vooral de nieuwe screening machine moet drie dagen voor de proef herhaaldelijk worden gespannen., om ongevallen te voorkomen als gevolg van loslopen.
5.Vibratie dempende veer:om te voorkomen dat trillingen op de grond terechtkomen en om het volledige gewicht van de schermbox te ondersteunen.
6.De volgende categorieën:de beugel wordt gebruikt om de schermdoos te ondersteunen. Deze moet tijdens de installatie loodrecht op de grond worden gemonteerd. De beugel en het zeefkarosserieonderdeel moeten met elkaar worden verbonden door de compressieveer.
Kenmerken van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
1. Hoog nauwkeurig screeningsefficiëntie,eenvoudige en stabiele structuur,gemakkelijk onderhoud;
2De balk en de schermbox zijn zonder lassen verbonden door middel van een hoge sterkte-blot;
3.Minder energieverbruik, lager geluid,langere levensduur;
4.Lange reisafstand voor materialen op het schermoppervlak, hoge screeningsefficiëntie;
5Geschikt voor ruwe screening met een hoge capaciteit.
Belangrijke informatie over de lineaire trillingsschermmachine voor granitmoorsteen:
| Andere namen |
lineair trillingscherm, lineair trillingsziet, rechthoekige scheider, hellend trillingscherm, horizontaal trillingscherm, rechthoekig trillingscherm, rechthoekige sifter, rechthoekige screener,lineair scherm enz.. |
| Vorm |
rechthoekige vorm |
| Motie |
lineaire beweging |
| Structurele samenstelling |
schermdoos, scherm, trillingsmotor, motorbasis, dempende veer, drager, enz. |
| Vibraterende motor |
twee sets horizontale trillingsmotoren, synchrone omgekeerde rotatie |
| Toepasselijk materiaal |
geschikt voor het zeven van niet-lijmende materialen van 0,074 mm tot 10 mm met een vochtgehalte van minder dan 7% |
| Schermoppervlak |
horizontaal of hellend (0°~7°) |
| Schermlagen |
1~6 lagen scherm (de meer lagen kunnen worden aangepast volgens de werkelijke situatie) |
| Schermframe |
houten schermframe, schermframe van koolstofstaal, schermframe van roestvrij staal, enz. |
| Verblindingssysteem voor mesh |
springballen, ultrasone systemen enz. |
| Materiaal |
koolstofstaal, roestvrij staal 304/316L, titaniummateriaal enzovoort. |
| Schermgrootte |
de schermbreedte*lengte 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm enz. |
| Toepassing |
steen, kunststofdeeltjes, thee, chemische meststoffen, lysine, ureum, organische meststoffen, kalksteen, voeder, voedermiddelen, vuurvaste stoffen, enz. |
Technische Parameters van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
| Model |
Nominale grootte (mm) |
Deel SIze(mm) |
Neigingskant van het scherm(°) |
Amplitude (mm) |
De laag |
Vermogen (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0~7° |
4 tot 10 |
1 tot 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4~1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Opmerking:De gegevens in de tabel zijn uitsluitend ter referentie. Ons bedrijf behoudt zich het recht voor de bovenstaande gegevens te wijzigen.
Toepassing van een lineaire schermmachine voor granitmoorsteen met een hoog rendement:
Het lineaire trillingsscherm wordt veel gebruikt in de mijnbouw, steenkool, vuurvaste stoffen, metallurgie, bouwmaterialen en andere industrieën.middelgrote en kleine deeltjes enz..
