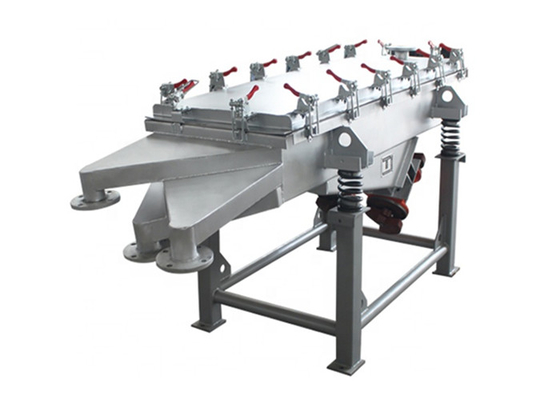

Chemische industrie Lineaire trillingsscherm Dubbele horizontale trillingsmotoren
Inleiding van een lineaire trillingsscreener met grote capaciteit die in de chemische industrie wordt gebruikt:
De grote capaciteit lineaire trillende screener machine gebruikt in de chemische industrie is een klassieke en universele fijne screening apparatuur.Bijna alle lineaire trillende schermen bestaan uit de schermbox, draag- of hangtoestel, aandrijvingseenheid, trillingsisolatie-onderdeel enz.
Werkingsbeginsel van lineaire trillingsscreener met grote capaciteit voor gebruik in de chemische industrie:
De lineaire trillende zeefmachine wordt aangedreven door dubbele trillende motoren, wanneer twee motoren synchroon en omgekeerd draaien.de door het excentrische blok gegenereerde opwindende krachten worden parallel aan de richting van de motoras opgelost en vervolgens als één over de motorasrichting verenigdHet is dus een lineaire beweging, waarbij er een hellingshoek is tussen de twee motorassen ten opzichte van het schermdek.Onder invloed van de resulterende kracht van de opwekkende kracht en de materialen zelf gewichtDe materialen worden omhoog gegooid om sprong en lineaire beweging naar voren te maken op het schermdek om het materiaal te screenen en te rangschikken.
Belangrijke informatie over de in de chemische industrie gebruikte lineaire trillingsscreener met grote capaciteit:
| Model |
AZ-515, 520, 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535 enz. |
| Vorm |
rechthoekige vorm |
| Motie |
lineaire beweging |
| Structurele samenstelling |
schermdoos, scherm, trillingsmotor, motorbasis, dempende veer, drager, enz. |
| Vibraterende motor |
twee sets horizontale trillingsmotoren, synchrone omgekeerde rotatie |
| Toepasselijk materiaal |
geschikt voor het zeven van niet-lijmende materialen van 0,074 mm tot 10 mm met een vochtgehalte van minder dan 7% |
| Schermoppervlak |
horizontaal of hellend (0°~7°) |
| Schermlagen |
1~6 lagen scherm (de hogere lagen kunnen worden aangepast volgens de werkelijke situatie) |
| Schermframe |
houten schermframe, schermframe van koolstofstaal, schermframe van roestvrij staal, enz. |
| Methode voor het schoonmaken van de mazen |
springballen, ultrasone systemen enz. |
| Materiaal |
koolstofstaal, roestvrij staal 304/316L,Titaniummateriaalenzovoort. |
| Schermgrootte |
de schermbreedte*lengte 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm enz. |
| Toepassing |
plastic deeltjes, thee, chemische meststof, lysine, ureum, organische meststof, kalksteen, voeder, diervoeders, vuurvaste stoffen, enz. |
| Oppervlaktebehandeling |
Zandblazen, plasticsprayen, spuitverf, spiegelpolijsten, enz. |
Toepassing van lineaire trillingsscreener met grote capaciteit voor gebruik in de chemische industrie:
1Chemische industrie: vet, verf, palet, harspigment, geneeskunde, enz.
2De kunststofindustrie.
3. slijpstoffen en keramische industrie: slijpstoffen, vuurvaste materialen, bouwsand, mica, aluminiumlegering, mis, enz.
4Voedingsmiddelenindustrie: zetmeel, melkpoeder, gistpoeder, suiker, zout, alkalische stoffen, gourmetpoeder, stuifmeel, levensmiddelenadditieven, bonenmelk, sap, enz.
5Biologische kunstmestindustrie.
6- Mechanische industrie: poedermetallurgie, gietsand, elektromagnetisch materiaal en metaalpoeder, enz.
7Metallurgie en mijnbouw: kwartszand, erts, titanium-oxide, zink-oxide, enz.
8- Papierindustrie: bedekte mis, uitlaatvloeistof, papiervloeistof en afvalwaterverwerking, enz.

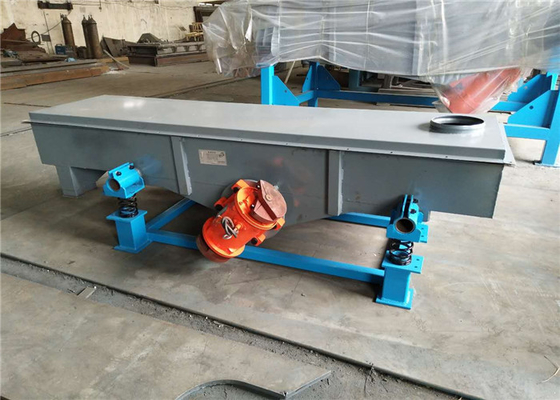

Structurele samenstelling van een lineaire trillingsscreener met grote capaciteit die in de chemische industrie wordt gebruikt:
De rechthoekige trillende schermen bestaan uit een schermdoos, een trillingsmotor, een dempingssysteem en een chassis.
1Schermbox:Verweld door een stalen plaat, met een zekere sterkte en stijfheid, is het het belangrijkste onderdeel van de schermmachine.
2.Screen Mesh:het schermmaas is een geperforeerd plaatje.
3.Vibratiemotor:de methode voor het gebruik en onderhoud van de trillingsmotor om de gebruiksaanwijzingen voor de trillingsmotor te zien.
4.Vibratie dempende veer:om te voorkomen dat trillingen op de grond terechtkomen en om het volledige gewicht van de schermbox te ondersteunen.
5. MOtor voetstuk:het motorpedaal van de zeefmachine van het type downvibratie (de motor is onder de zeefdoos geplaatst) kan worden verplaatst. De aansluitschroef moet vóór gebruik worden gespannen,Vooral de nieuwe screening machine moet drie dagen voor het onderzoek herhaaldelijk worden gespannen., om ongevallen te voorkomen als gevolg van loslopen.
6.De volgende categorieën:de beugel wordt gebruikt om de schermdoos te ondersteunen. Deze moet tijdens de installatie loodrecht op de grond worden gemonteerd. De beugel en het zeefkarosserieonderdeel moeten met elkaar worden verbonden door de compressieveer.
Kenmerken van lineaire trillingsscreener met grote capaciteit voor gebruik in de chemische industrie:
1.Hoge nauwkeurigheid in screening, hoge opbrengst en eenvoudige structuur.
2. De lasverbindingen van elk deel van het zeefkorps nemen gewalste platen en aangrenzende materialen aan (een deel van de groep neemt gespeld verbinding aan),het heeft kenmerken als goede integrale stijfheid en stevigheid en betrouwbaarheid.
3Volledig gesloten structuur, automatische ontlading, meer geschikt voor assemblagelijnwerk.
4Minder energieverbruik, minder lawaai, lange levensduur van het scherm.
Technische Parameters van lineaire trillingsscreener met grote capaciteit voor gebruik in de chemische industrie:
| Model |
Nominale omvang (mm) |
PartikelSIze(mm) |
Neigingskant of Scherm(°) |
Amplitude(mm) |
De laag |
Vermogen (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0~7° |
4 tot 10 |
1 tot 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4~1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Let op: de gegevens in de tabel zijn uitsluitend ter referentie.
