Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Modelnummer: | LS/GX |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Beroking-vrij triplex houten geval voor de uitvoer |
Levertijd: | 20~30 het werkdagen na bevestigde orde |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 10 sets per maand |
Classificatie door Vorm: | De u-vormige transportband van de trogschroef, tubulaire schroeftransportband | Classificatie door Hoek Te vervoeren: | de horizontale schroeftransportband, neigde schroeftransportband, verticale schroeftransportband |
---|---|---|---|
Classificatie door Vorm Te vervoeren: | de transportband van de schachtschroef, shaftless schroeftransportband | De Transportband van de Shaftlessschroef: | geschikt om kleverige en verwarde materialen te vervoeren |
De transportband van de schachtschroef: | geschikt voor non-viscous droge poedermaterialen en klein deeltjesmaterialen | Ontoepasselijke Materialen: | bederfelijke, kleverige, en opeengehoopte materialen |
kenmerken: | eenvoudige structuur, kleine dwarsdoorsnedegrootte, het goede verzegelen, het betrouwbare werk, lage | Toepassing: | geschikt voor het horizontale of schuine vervoeren van poederachtige, korrelige en kleine blokmateri |
Hoog licht: | lichtgewichttransportband,Jakobsladdertransportband |

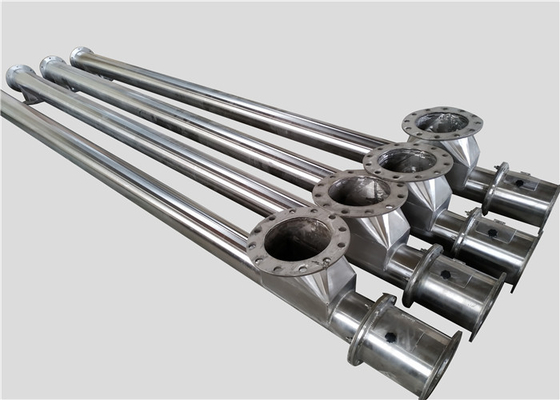

Horizontaal Industrieel Tubulair Trillings de Voeder Laag Onderhoud van Transportbandsystemen
Overzicht van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
De industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen is wijd gebruikt vervoerend materiaal. Er zijn twee die soorten schroeftransportbanden van het vervoeren van richting worden verdeeld, is één horizontale schroeftransportband, en een andere is verticale schroeftransportband. De transportband wordt gebruikt voor losse materialen zoals allerlei poeder, korrels en kleine blokken. De horizontale schroeftransportband is het wijdst gebruikte type van transportband. Het kan bulkmaterialen van één deel van een proces aan een andere vervoeren. De horizontale schroeftransportband is beschikbaar in een brede waaier van grootte, lengten, configuraties en materialen van bouw.
Het werk Principe van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
De schroeftransportband maakt gebruik van roterende schroef overbrengend materialen langs het vaste omhulsel. Het roterende spiraalvormige blad beweegt het materiaal om schroefvervoer uit te voeren, en de kracht die het materiaal niet maakt met het schroefblad roteren is de wrijvingsweerstand van het eigen gewicht van het materiaal en schroeftransportband het insluiten aan het materiaal. De spiraalvormige bladen zijn gelast aan de roterende schacht van de schroeftransportband. De oppervlaktevorm van het blad heeft stevig oppervlaktetype, het type van riemoppervlakte, het type van bladoppervlakte en andere types volgens de verschillende materialen die worden vervoerd. De schroefschacht van de schroeftransportband heeft een duwlager aan het eind van de materiële bewegende richting om de schroef asreactiekracht met het materiaal te geven. Wanneer de machinelengte lang is, zou een midden hangend lager moeten worden toegevoegd.
Hoofdlijnen van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
1. Eenvoudige structuur, kleine bezette ruimte.
2. Hoge betrouwbaarheid, laag onderhoud.
3. Gemakkelijk om de productielijn te vormen, kan aan verpakkend materiaal, opslagmateriaal worden verbonden, mengt materiaal of onderzoekend materiaal.
4. Aangepast met vultrechter of lopende wielen en anderen.
5. Veelvoudige het voeden haven en het lossen van beschikbare haven.
6. Het betrouwbare verzegelen.
7. Economisch om te kopen, te installeren en te werken.
Classificatie van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
door Hoek Te vervoeren | de horizontale schroeftransportband, neigde schroeftransportband, verticale schroeftransportband |
door Vorm Te vervoeren | de transportband van de schachtschroef, shaftless schroeftransportband |
door Vorm | De u-vormige transportband van de trogschroef, tubulaire schroeftransportband |
Technische Parameter van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
LS Type | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX type | 200 | 250 | 300 | 400 | 500 | ||||||
Schroefdiameter (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Schroefhoogte (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Roterende Snelheid (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Macht Pd 1=10m (kW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Macht Pd 1=30m (kW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Roterende Snelheid (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Macht Pd 1=10m (kW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Macht Pd 1=30m (kW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Roterende Snelheid (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Macht Pd 1=10m (kW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Macht Pd 1=30m (kW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Roterende Snelheid (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Macht Pd 1=10m (kW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Macht Pd 1=30m (kW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
De Lijst van de installatiegrootte van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
Model | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Technische Parameters van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
Specificatie | Hoofd Technische Prestaties | Het drijven van Apparaat | Het drijven van Apparaat | Gewicht (kg) |
|||
Model | Lengte (mm) |
Capaciteit (cement) (t/h) |
Roterende Snelheid min-1 |
Reductiemiddel | Motor | ||
Model | Snelheidsverhouding | Macht (kW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
Toepassing van de Industriële Tubulaire Transportband van de Trog Horizontale Schroef voor Bulkmaterialen:
De schroeftransportband wordt wijd gebruikt in diverse industrieën, zoals bouwmaterialen, de chemische industrie, stroom, metallurgie, steenkool, graan enz. Het is geschikt voor horizontaal of geneigd vervoerend gekorreld poeder, en de kleine stukmaterialen, zoals steenkool, as, slakken, cement, korrelenz. Materiële temperatuur is minder dan 200℃.
De schroeftransportband is niet geschikt om materialen te vervoeren die bederfelijke zijn, grote viscositeit en gemakkelijk aan agglomeraat.
Als het vervoeren is de hoek van neiging overmaats, te kiezen gelieve de GX-transportband van de reeksschroef.
GX de tubulaire LS van de Schroeftransportband U-vormige (Gesloten & Open) Transportband van de Trogschroef
De dubbele van de de Transportband Veelvoudige Lossing van de Schroefschroef Transportband van de de Gatenschroef
De Transportband van de Shaftlessschroef
Geneigde Verticale de Schroeftransportband van de Schroeftransportband
