hoge trillingsintensiteit, groot schermgebied, instelbare schermhoek, compacte structuur en uitsteke
Structurele kenmerken:
mobiele waterbespuitingsinstallatie optioneel
Omvang:
5 mm~6 mm
Motie:
omvat zowel lineaire als elliptische beweging
Stroombron:
3 sets trillingsmotoren
Schermdekken:
1 tot 2 schermdecks
Toepassing:
Papierproductie, niet-ijzeren metalen, metallurgie, bouwmaterialen, chemische stoffen, vuurvaste sto
Markeren:
nat vibratie scherm
,
zeefseparator

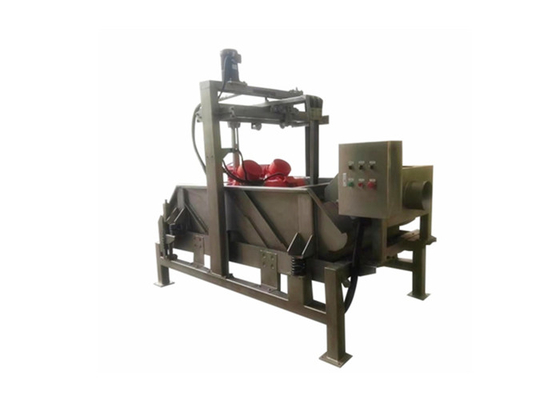

Twee-bewegings rechthoekige trillende schermmachine voor het maken van papierpulp
Inleiding van een rechthoekige dubbel bewegende trillende schermseparator voor het maken van papier:
Een rechthoekige dubbel bewegende trillende schermseparator voor het maken van papierpulp is speciaal ontworpen door AAREAL voor de scheiding van vaste en vloeibare stoffen volgens de eisen van de klant.Het kan voldoen aan de meeste toepassingen op het gebied van afval- en afvalwaterzuivering en ontlastingHet wordt gebruikt voor de papierindustrie, niet-ijzeren metalen, metallurgie, bouwmaterialen, chemicaliën, vuurvaste stoffen, cement, keramiek, graan, voedsel,boormodderzuiveringssysteem en andere speciale vaste-vloeistofseparatieapparatuurHet heeft de voordelen van hoge trillingsintensiteit, groot schermgebied, verstelbare schermboxhoek, compacte structuur en uitstekende prestaties.
De rechthoekige trillingsscreener heeft een automatisch sproeiingssysteem. De sproeiwaterdruk is ongeveer 5 kg en de doorstroming is 290 L/h. De bediener kan het geschikte sproeiinterval instellen,die het stilstandsinterval effectief kan verlengen en het verfverspilling vermindert zonder de concentratie van verf te beïnvloeden.
Technische parameters van een rechthoekige dubbel bewegende trillende schermseparator voor papierproductie:
Model
AES68-3
AES63-3
AES60-3
Vibratie traject
Ellips
Ellips
Ellips
Motorvermogen
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Trillingsintensiteit
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitude
5.5~6.0 mm
5.5~6.0 mm
5.5~6.0 mm
Capaciteit van een enkel scherm
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Aanpassingshoek van schermvak
-3°~3°
-3°~3°
-3°~3°
Motorfrequentie en -spanning
380V/50HZ, 460V/60HZ
Schermgebied
2.5 m2
2.3 m2
1.8 m2
Schermgrootte
680*1250 mm
(40 tot 250 mazen)
630*1250 mm
(40 tot 250 mazen)
600*1050 mm
(40 tot 250 mazen)
Schermlagen
1 tot 2
1 tot 2
1 tot 2
Hoeveelheid enkellagig scherm
4
4
4
Mobiele sprinklersystemen
Facultatief
Facultatief
Eén set.
De waterdruk bedraagt ongeveer 5 kg en de stroom is 290 l/h.
Gewicht
1880 kg
1680 kg
1300 kg
Opmerkingen
Parameters van het te screenen materiaal:
1Naam van het materiaal: papierpulp
2Materialtemperatuur: 60°C tot 70°C
3Viskositeit van het materiaal: < 120 CPS (mPas)
4Specifiek gewicht van het materiaal: < 1,1 kg/dm3
5Concentratie: 5-15%
Werkingsbeginsel van een rechthoekige dubbel bewegende trillende schermseparator voor het maken van papier:
De natte zeefmachine met dubbel-bewegings rechthoekig trillingsfilter is uitgerust met drie trillingsmotoren, die twee bewegingsmodi bieden: lineaire en elliptische beweging.De rechthoekige natte screeningsmachine wordt aangedreven door een trillingsmotor die op het raambalk is geïnstalleerdDe trillingen worden overgedragen naar de zeepplaat.en het te zeven materiaal wordt door de buis die in het natte filtersysteem met dubbele beweging is geplaatst, naar de zeepplaat afgevoerdDe trillingen van de zeefplaat zorgen ervoor dat de kleinere deeltjes (kwalificeerde deeltjesgrootte) door de zeefplaat gaan en de zeefbodem binnendringen.en gaat het volgende proces door de pijpleiding geïnstalleerd aan de onderkant van de zeef. Het materiaal met een grotere deeltjesgrootte (niet gekwalificeerde deeltjesgrootte) blijft op het bovenste deel van de zeepplaat, gaat de groef in aan de voorzijde van het trillende scherm binnen,en gaat het volgende proces door de buis geïnstalleerd aan de onderkant van de groef.
De lineaire beweging kan 6G zwaartekrachtversnelling genereren, de elliptische beweging kan 5G zwaartekrachtversnelling genereren.Mensen kunnen de bewegingsmodus van het trillende scherm kiezen via de schakelaar in de bedieningskistDe elliptieke beweging is zachter en de levensduur van het scherm is langer.
Kenmerken van rechthoekige dubbel bewegende trillende schermseparator voor papierproductie
1Het geluid van de apparatuur is laag, minder dan 75 decibel vanaf een meter afstand van de trillende zeef.
2Het scherm is bekleed met meer dan twee lagen epoxyhars beschermende verf.
3Het scherm is bevestigd door het compacte blok.
4Het is eenvoudig en handig om de schermplaat te vervangen door het compacte blok uit te slaan en na vervanging opnieuw in te drukken.
5De apparatuur is eenvoudig te bedienen en vereist geen dagelijks onderhoud.
Voordelen van een rechthoekige dubbel bewegende trillende schermseparator voor het maken van papierpulp
Elliptische beweging
Lineaire beweging
1De zwaartekrachtversnelling (g) is klein.
2De verblijfsduur van het materiaal op de zeepplaat is lang en het screeneffect is goed.
3De concentratie van materiaal stijgt
4Verbeteren van de levensduur van de zeepplaat.
1Grote zwaartekrachtversnelling (g), goed trillingseffect.
2Snelle materiaal passerende snelheid.
3De verwerkingscapaciteit van het trillingsscherm is groot.
