Voedingsmineralen Vibrerende schermvoedingsapparatuur
Inleiding vanVoor zware voertuigen met een vermogen van meer dan 50 W
Heavy Duty Continuous Vibrating Feeder Equipment for Feeding Minerals hanteert het zelfsynchronisatieprincipe van twee excentrische trillingsmotoren.en vormen een horizontale hoek van 60 ° van de resulterende kracht, door middel van periodieke trillingen, waardoor de gooi of glijden naar de materialen binnen de trog bereikt de korrel bevordert,kleine blokken en poedermaterialen van opslag silo's naar de onderwerpen materiaal apparatuur in uniform, kwantitatief, continu.
De vibratievoerder heeft de voordelen van eenvoudige structuur, handige werking, geen smeer nodig en klein stroomverbruik, en het kan gelijkmatig aanpassen van de erts voeding hoeveelheid.het is veel gebruiktHet wordt over het algemeen gebruikt voor losse materialen. Volgens de prestatievereisten van de uitrusting moet het ontwerp zo zijn geconfigureerd dat de druk van het materiaal op de trogkarosserie tot een minimum wordt beperkt.Volgens de eisen van de fabrikantDe effectieve ontladingsopening van de silo mag niet groter zijn dan een kwart van de groefbreedte en de stroomsnelheid van het materiaal moet worden geregeld op 6-18 m/min.Voor materialen met een grote voedingshoeveelheidOm de prestaties van de voeder niet te beïnvloeden, mag de blokkerende plaat niet op de trog worden bevestigd.Om de container soepel te kunnen ontladen, is de hellingshoek van de achterwand van de silo bij voorkeur 55 tot 65 graden.
Kenmerken van zware, voortdurend trillende voedingsapparatuur voor het voeden van mineralen:
1Het wordt gekenmerkt door gelijkmatige voeding, uitstekende continuïteit en verstelbare trillingskracht.
2- Vloeiende werking, grote voedingscapaciteit en hoge efficiëntie.
3- Overhoofdelijke veerophanging.
4Twee elektromechanische motoren worden gebruikt om lineaire beweging te genereren.
5Het is het meest geschikt voor het in bulk halen van producten uit opslagcontainers, hoppers, voedingsconveyoren enz.
6. gesloten structuur lichaam kan worden gebruikt om stofvervuiling te voorkomen.
Doel vanVoor zware voertuigen met een vermogen van meer dan 50 W
De trillingsvoeder wordt veel gebruikt in de metallurgie, steenkoolmijn, beneficiatie, bouwmaterialen, chemische, slijpmiddelen en andere industrieën in de combinatie van vermaling en screening.
Vibratievoerder wordt in het productieproces gebruikt om blok-, graan- en poedermaterialen gelijkmatig, continu of kwantitatief van het opslaghuis of de hopper naar de ontvangende apparatuur te brengen.Het kan de voedingshoeveelheid stapsgewijs aanpassenHet kan worden gevoerd naar riemen vervoerders, emmer liften, screening apparatuur, breekmachines, pulverizers, enz.alsmede automatische batchverdeling, kwantitatieve verpakkingen enz. en kunnen automatische controleprocessen gebruiken om de productieprocessen te automatiseren.
Werk PPrincipe en structurele kenmerken van de uitrusting voor zware werkzaamheden met een continu trillende voedingsinstallatie voor het voeden van mineralen:

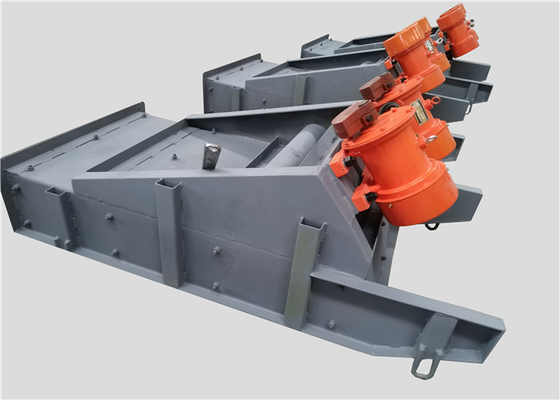

De ZG-serie trillingsvoeder wordt aangedreven door een nieuw type trillingsmotor,die het zeeflichaam een periodieke lineaire wisselbeweging laat uitvoeren in de richting van de groef om een gelijkmatige en kwantitatieve voeding te bereikenDe ZG-serie trillingsvoeder bestaat uit een materiaal lichaam, een trillingsmotor en een trillingsdemping.
Technische PArameeters van de uitrusting voor zware werkzaamheden met een continu trillende voedingsinstallatie voor het voeden van mineralen:
| Model |
Grootte van voedermateriaal
(mm) |
Capaciteit
(t/h) |
Model van de eigen trillingsbron |
Vibratiemotormodel |
Kracht
(KW) |
Vibratiefrequentie
(Hz) |
Dubbele amplitude
(mm) |
Spannende kracht
(KN) |
Ref. Gewicht
(kg) |
Eenvoudig punt
Dynamische belasting
(kg)
|
| ZG-35-90 |
0-60 |
25 |
WLZD-2*2.5-4 |
YZO-2.5-4 |
0.25*2 |
25 |
2-4 |
2.5*2 |
174 |
30 |
| ZG-45-90 |
0-60 |
30 |
WLZD-2*5-4 |
YZO-5-4 |
0.4*2 |
25 |
2-4 |
5*2 |
184 |
30 |
| ZG-45-90 |
0-100 |
50 |
WLZD-2*5-4 |
YZO-5-4 |
0.4*2 |
25 |
2-4 |
5*2 |
235 |
38 |
| ZG-70-100 |
0-150 |
100 |
WLZD-2*8-4 |
YZO-8-4 |
0.75*2 |
25 |
2-4 |
8*2 |
342 |
50 |
| ZG-80-120 |
0-150 |
200 |
WLZD-2*17-4 |
YZO-17-4 |
0.75*2 |
25 |
2-4 |
17*2 |
372 |
60 |
| ZG-90-150 |
0-150 |
300 |
|
YZO-20-4 |
2.0*2 |
25 |
4-6 |
20*2 |
606 |
80 |
| ZG-95-150 |
0-150 |
400 |
|
YZO-20-4 |
2.0*2 |
25 |
4-6 |
20*2 |
646 |
85 |
| ZG-140-180 |
0-150 |
750 |
|
YZO-30-4 |
2.5*2 |
25 |
4-6 |
30*2 |
1030 |
180 |
| ZG-160-180 |
0-150 |
1000 |
|
YZO-50-4 |
3.7*2 |
25 |
4-6 |
50*2 |
1156 |
200 |
Installatie,Inbedrijfstelling, Gebruika.Onderhoud vanZware, voortdurend trillende voedingsapparatuur voor het voeden van mineralen:
1Bij het gebruik van een trillende voedingsbak voor batch- en dosering dient deze horizontaal te worden geïnstalleerd om een gelijkmatige en stabiele voeding te garanderen en te voorkomen dat het materiaal stroomt.voor het continu voeden van algemene materialenVoor viskeuze materialen en materialen met een groot watergehalte kan deze met een laag van 15° worden geïnstalleerd.
2. kan voor de installatie 15° naar beneden worden gekanteld.
3Na installatie moet de voedingsbak een loopruimte van 20 mm hebben, de horizontale moet horizontaal zijn en moet de ophanging flexibel zijn aangesloten.
4Voor de lege ingebruikname moeten alle bouten eenmaal worden gespannen, met name de ankerbouten van de trillingsmotor, die eenmaal opnieuw moeten worden gespannen voor 3 tot 5 uur aanhoudende werking.
5Bij de inwerkingtreding moeten de twee trillingsmotoren in tegengestelde richtingen draaien.
6. Tijdens de werking van de voedingsbron moet de stabiliteit van de amplitude, stroom en geluid regelmatig worden gecontroleerd.
7De motorlagers moeten om de twee maanden worden gesmeerd en eenmaal per maand tijdens hoogtemperatuurseizoenen.
