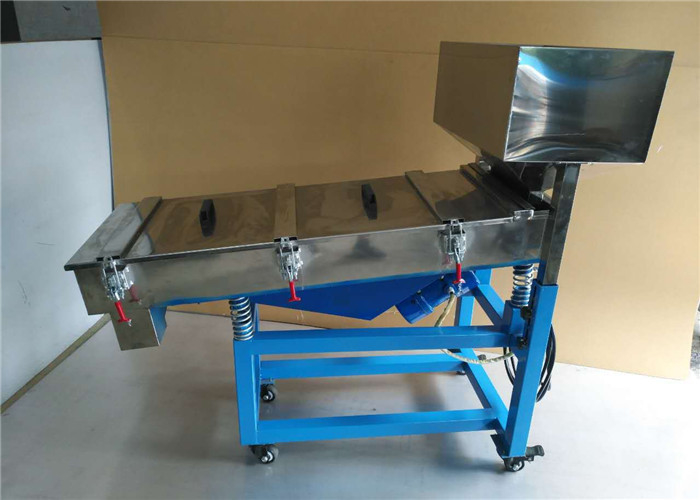

Silica Sand 100TPH 1.62M2 lineair trillend scherm
Invoering van lineair trillend scherm
Het lineaire trillingsscherm is een standaard en universeel screeningstoestel.
Bijna alle lineaire trillingsmachines bestaan uit de schermdoos, het draag- of hangapparaat, de aandrijvingseenheid, detrillingsisolatie enz..
Werkingsbeginsel van lineair trillend scherm
lineaire trillingsscherm gebruik trillingsmotor als trillingsbron, de materialen worden roze en bewegen in de rechte tegelijkertijd.en dan door het scherm gaan om de materialen met verschillende maten te maken, die werd ontslagen, van een andere stopcontact.
Hoofdkenmerken van lineair trillend scherm
1. klein volume, licht gewicht, gemakkelijk te installeren en te verwerken;
2. Gebruik energiebesparende trillingsmotor of vibrator als trillingsbron;
3Rubberveer ondersteunt en isoleert trillingen, grote capaciteit, hoge screening efficiëntie;
4Het scherm is samengesteld met standaard kleine stukjes.
Open type (ZSG-□×□):Het is een stoeltype en heeft geen stofdekplaatstructuur.
Gesloten type (ZSGB-□×□):Het is een stoeltype met een volledige dichtgebouwde structuur, gebruikt voor grote screeningcapaciteit en stofvervuiling van deeltjesmateriaal.
Parameters van lineair trillend scherm
| Model |
Voedergrootte
(mm)
|
Capaciteit
(t/h)
|
Trillingsmotor |
Spanning
(V)
|
Kracht
(KW)
|
Vibratiefrequentie
(HZ)
|
Dubbele amplitude
(mm)
|
Effectief screeningsgebied
(m2)
|
Gewicht
(kg)
|
Eenvoudige dynamische draagkracht
(N)
|
| ZSGB.-09×18 |
≤ 250 |
10 tot 100 |
YZO-17-4 |
380 |
0.75*2 |
25 |
5 tot 7 |
1.62 |
1960 |
900 |
| ZSGB.- 10x20 |
10-180 |
YZO-20-6 |
2.0*2 |
16 |
6 tot 8 |
2.0 |
2830 |
1300 |
| ZSGB.- 12x24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGB.- 10x30 |
15 tot 250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGB.- 15x30 |
20 tot en met 350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGB.- 15x40 |
30 tot 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10x20 |
10-180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B- 12x24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10x30 |
15 tot 250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B- 15x30 |
20 tot en met 350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B- 15x40 |
30 tot 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Opmerking:de capaciteit in de bovenstaande tabel toont de theoretische parameters wanneer het zeegras groter is dan 5 mm en de verhouding 1,6 t/m is3.
Hoog efficiënt lineair trillingsscherm voor zware werkzaamheden, uitgerust met trillingsexcitator:
| Model |
ZSGB.- 15x30 |
ZSGB.- 15x40 |
ZSGB.- 15x50 |
| Screeningvermogen |
Partikelgrootte (mm) |
≤ 300 |
≤ 300 |
≤ 300 |
| Capaciteit (t/h) |
20 tot 280 |
20 tot 300 |
20~380 |
| Motor |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| Spanning (V) |
380 |
380 |
380 |
| Vermogen (KW) |
4.0*2 |
5.5*2 |
5.5*2 |
| Trillingsfrequentie (Hz) |
16 |
16 |
16 |
| Dubbele amplitude |
5 tot 8 |
5 tot 10 |
5 tot 10 |
| Vibratie-exciter |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Referentiegewicht (kg) |
4800 |
5900 |
6700 |
