Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Plastic film voor het lichaam, en beroking-vrij triplex houten geval voor de vervangstukken |
Levertijd: | 20~30 het werkdagen na bevestigde orde |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 10 REEKSEN PER MAAND |
Middelen om Te vervoeren: | geneigde schroeftransportband, horizontale schroeftransportband, verticale schroeftransportband | Transportbandtype: | schachttype, shaftless type, enig schroeftype, dubbel schroeftype, u-Vorm type, tubulair type enz. |
---|---|---|---|
shaftless schroeftransportband: | geschikt om kleverige en verwarde materialen te vervoeren | De Transportband van de schachtschroef: | geschikt voor non-viscous droge poedermaterialen en klein deeltjesmaterialen |
Diameter: | 100mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm enz. | kenmerken: | eenvoudige structuur, kleine dwarsdoorsnedegrootte, het goede verzegelen, het betrouwbare werk, lage |
Toepassing: | geschikt voor het horizontale of schuine vervoeren van poederachtige, korrelige en kleine blokmateri | Ontoepasselijke Materialen: | bederfelijke, kleverige, en opeengehoopte materialen |
Hoog licht: | 9000mm de Tubulaire Voeder van de Schroeftransportband,Dia. 219mm de Tubulaire Voeder van de Schroeftransportband,316L tubulaire Schroeftransportband |

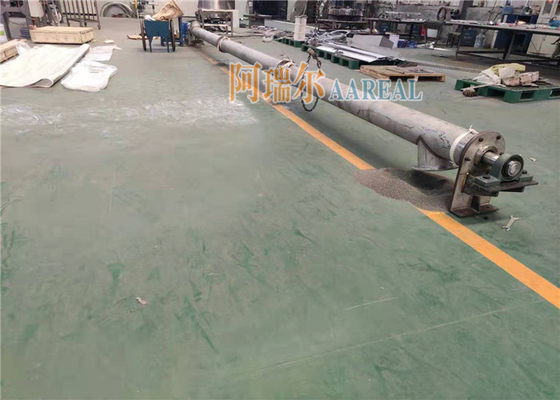

Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder
Overzicht van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
De tubulaire schroeftransportband is verdeeld in twee types in de vorm van het vervoeren: de transportband van de schachtschroef en de shaftless schroeftransportband., en het zijn verdeeld in U-vormige schroeftransportband en tubulaire schroeftransportband in verschijning. De transportband van de schachtschroef is geschikt voor niet kleverige droge poedermaterialen en klein deeltjesmaterialen (zoals cement, vliegas, kalk, korrel enz.), terwijl de shaftless schroeftransportband geschikt is om kleverige en gemakkelijk verwarde materialen te vervoeren. (b.v. modder, biomassa, huisvuil enz.)
Het werk Principe van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
De schroeftransportband maakt gebruik van roterende schroef overbrengend materialen langs het vaste omhulsel. Het roterende spiraalvormige blad beweegt het materiaal om schroefvervoer uit te voeren, en de kracht die het materiaal niet maakt met het schroefblad roteren is de wrijvingsweerstand van het eigen gewicht van het materiaal en schroeftransportband het insluiten aan het materiaal. De spiraalvormige bladen zijn gelast aan de roterende schacht van de schroeftransportband. De oppervlaktevorm van het blad heeft stevig oppervlaktetype, het type van riemoppervlakte, het type van bladoppervlakte en andere types volgens de verschillende materialen die worden vervoerd. De schroefschacht van de schroeftransportband heeft een duwlager aan het eind van de materiële bewegende richting om de schroef asreactiekracht met het materiaal te geven. Wanneer de machinelengte lang is, zou een midden hangend lager moeten worden toegevoegd.
Toepassing van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
Het wordt wijd gebruikt in diverse industrieën, zoals bouwmaterialen, de chemische industrie, stroom, metallurgie, steenkool, graan enz. Het is geschikt voor horizontaal of geneigd vervoerend gekorreld poeder, en de kleine stukmaterialen, zoals steenkool, as, slakken, cement, korrelenz. Materiële temperatuur is minder dan 200℃.
De schroeftransportband is niet geschikt om materialen te vervoeren die bederfelijke zijn, grote viscositeit en gemakkelijk aan agglomeraat.
Als het vervoeren is de hoek van neiging overmaats, te kiezen gelieve de GX-transportband van de reeksschroef.
Hoofdlijnen van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
1. Sterk aanpassingsvermogen, gemakkelijk installatie en onderhoud, lange levensduur.
2. De machine is klein in grootte, hoge roterende snelheid, verzekert snelle eenvormige overdracht.
3. Grote lagercapaciteit, veilig en betrouwbaar.
4. Het lossingseind is uitgerust met het schoonmaken van apparaat, aanpassingsvermogen, inham en afzetflexibiliteit met geringe geluidssterkte, de sterke van de plaatslay-out.
5. Het goede verzegelen, shell keurt de naadloze staalbuis, de eindgebruik de goed flens met elkaar als lichaam, goede starheid verbond.
Classificatie van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
door Hoek Te vervoeren | de horizontale schroeftransportband, neigde schroeftransportband, verticale schroeftransportband |
door Vorm Te vervoeren | de transportband van de schachtschroef, shaftless schroeftransportband |
door Vorm | De u-vormige transportband van de trogschroef, tubulaire schroeftransportband |
Technische Parameter van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
LS Type | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX type | 200 | 250 | 300 | 400 | 500 | ||||||
Schroefdiameter (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Schroefhoogte (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Roterende Snelheid (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Macht Pd 1=10m (kW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Macht Pd 1=30m (kW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Roterende Snelheid (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Macht Pd 1=10m (kW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Macht Pd 1=30m (kW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Roterende Snelheid (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Macht Pd 1=10m (kW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Macht Pd 1=30m (kW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Roterende Snelheid (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Het vervoeren van Capaciteit QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Macht Pd 1=10m (kW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Macht Pd 1=30m (kW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
De Lijst van de installatiegrootte van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
Model | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
GX tubulaire Schroeftransportband LS de U-vormige (Gesloten & Open) Transportband van de Trogschroef
De dubbele Transportband van de Schroefschroef Veelvoudige de Schroeftransportband van Lossingsgaten
De Transportband van de Shaftlessschroef
Geneigde Schroeftransportband Verticale Schroeftransportband
Technische Parameters van Dia. 219mm Lengte 9000mm van de de Rang Tubulaire Schroef van het Roestvrij staal316l Voedsel de Transportbandvoeder:
Specificatie | Hoofd Technische Prestaties | Drijfapparaat | Drijfapparaat | Gewicht (kg) |
|||
Model | Lengte (mm) |
Capaciteit (cement) (t/h) |
Roterende Snelheid min-1 |
Reductiemiddel | Motor | ||
Model | Snelheidsverhouding | Macht (kW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
