Plaats van herkomst: | China |
Merknaam: | AAREAL |
Certificering: | ISO9001:2015 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten behuizing voor de uitvoer van gecomprimeerd hout zonder fumigatie |
Levertijd: | 20 tot 30 werkdagen na bevestiging van de bestelling |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 10 sets per maand |
Klassificatie naar transporthoek: | horizontale schroefconveyor, hellende schroefconveyor, verticale schroefconveyor | Classificatie naar vervoersvorm: | schroefconveyor met as, schroefconveyor zonder as |
---|---|---|---|
Klassificatie naar vorm: | met een vermogen van niet meer dan 50 W | Schroefconveyor: | geschikt voor niet-viskeuze droge poedermaterialen en materialen met kleine deeltjes |
met een vermogen van niet meer dan 50 W: | met een vermogen van meer dan 10 W, | Toepassing: | geschikt voor horizontaal of scheef vervoer van poedervormige, korrelvormige en kleine blokmateriaal |
Niet toepasselijke materialen: | bederfelijke, kleverige en geagglomereerde materialen | Kenmerken: | eenvoudige structuur, kleine doorsnede, goede afdichting, betrouwbaar werk, lage kosten, handig voor |

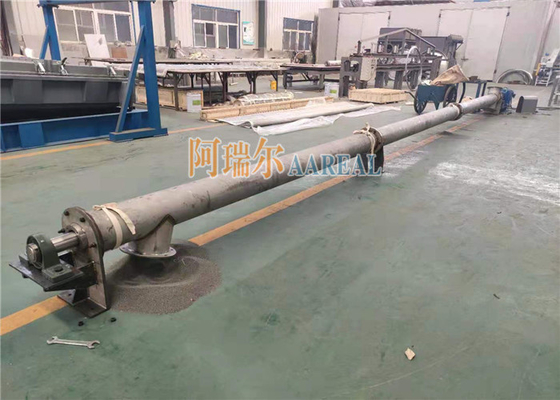

China Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen
Overzicht vanChina Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen:
De schroefconveyor is in de vorm van transport in twee soorten verdeeld: de schroefconveyor met as en de schroefconveyor zonder as.en het is verdeeld in U-vormige schroefconveyor en buisvormige schroefconveyor in uiterlijkDe schroefdrager is geschikt voor niet-kleverige droge poedermaterialen en kleine deeltjesmaterialen (zoals cement, vliegas, kalk, graan enz.),terwijl de schroefdrager zonder as geschikt is voor het vervoer van kleverige en gemakkelijk verstrengelde materialen. (bijv. slib, biomassa, afval enz.)
ClassificatieChina Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen:
door vervoershoek | horizontale schroefconveyor, hellende schroefconveyor, verticale schroefconveyor |
door middel van het formulier | schroefconveyor met as, schroefconveyor zonder as |
door vorm | met een vermogen van niet meer dan 50 W |
WerkingsbeginselvanChina Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen:
De roterende spiraalblad verplaatst het materiaal om het schroefvervoer uit te voeren.en de kracht die het materiaal niet laat draaien met het schroefblad is de wrijvingsweerstand van het eigen gewicht van het materiaal en de schroeftransportband om het materiaal. Spiraalbladen worden gelast aan de draaischacht van de schroeftransportvoertuig.type bladoppervlak en andere soorten, afhankelijk van de verschillende te vervoeren materialen. De schroefas van de schroefvervoerder heeft een stuwkracht aan het eind van de bewegende richting van het materiaal om de schroef een axiale reactie met het materiaal te geven.een tussenliggende hanglager moet worden toegevoegd.
ToepassingvanChina Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen:
Het wordt veel gebruikt in verschillende industrieën, zoals bouwmaterialen, chemische industrie, elektriciteit, metallurgie, kolen, graan, enz. Het is geschikt voor horizontale of hellende transportpoeder,granulaten en kleine stukken, zoals steenkool, as, slag, cement, graan, enz. De materiaaltemperatuur is lager dan 200°C.
Een schroeftransportvoertuig is niet geschikt voor het vervoer van materialen die bederfelijk zijn, grote viscositeit hebben en gemakkelijk agglomereren.
Als de vervoershoek van de helling te groot is, kiest u de schroeftransportband van de GX-serie.
HoofdkenmerkenvanChina Vervaardiger Industriële horizontale buisvormige schroefconveyor voor bulkmaterialen:
1Grote draagkracht, veilig en betrouwbaar
2Sterke aanpassingsvermogen, gemakkelijke installatie en onderhoud, lange levensduur.
3De machine is klein in omvang, hoge rotatiesnelheid, zorgen voor een snelle uniforme overdracht
4Het ontladingspunt is uitgerust met een reinigingsapparaat, laag geluid, sterke aanpasbaarheid, flexibiliteit van de in- en uitlaatlocatie
5. Goede afdichting, de schelp adopteert de naadloze stalen buis, het einde gebruikt de flens verbonden met elkaar als een lichaam, goede stijfheid.
Technische parametervan LS, GX schroefconveyor en feeder:
LS-type | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX-type | 200 | 250 | 300 | 400 | 500 | ||||||
Schroefdiameter (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Schroefstand (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Rotatiesnelheid (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Vervoercapaciteit QΦ=0,33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Vermogen Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Vermogen Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Rotatiesnelheid (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Vervoercapaciteit QΦ=0,33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Vermogen Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Vermogen Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Rotatiesnelheid (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Vervoercapaciteit QΦ=0,33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Vermogen Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Vermogen Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Rotatiesnelheid (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Vervoercapaciteit QΦ=0,33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Vermogen Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Vermogen Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Grootte van de installatievan LS-schroefconveyor en -voermachine:
Model | W | Een | B. | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500 tot en met 40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500 tot en met 80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Technische parametersvan GX-schroefconveyor en -voeder:
Specificatie | Hoofdtechnische prestaties | Bestuurstoestel | Bestuurstoestel | Gewicht (kg) |
|||
Model | Lange (mm) |
Capaciteit (cement) (t/h) |
Rotatiesnelheid Min-1 |
Verminderaar | Motor | ||
Model | Snelheidsverhouding | Kracht (kw) |
|||||
GX200 | - 10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | - 10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | - 10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | - 10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | - 10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | - 10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | - 10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX Tubulaire schroefconveyor LS U-vormige schroefconveyor (gesloten en open)
Doppel-helix schroeftransportvoertuig Meervoudige ontladingsgaten Schroeftransportvoertuig
Schroefconveyor zonder as
Verticale schroefconveyor
