1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm enz.
Toepassing:
de chemische industrie, de voedingsmiddelenindustrie, de mijnbouwindustrie enz.
Markeren:
Lineair trillingscherm van koolstofstaal
,
2 dekken lineair trillend scherm
,
Lineair trillende zeef van koolstofstaal
500*4000 mm koolstofstaal 2 dekken lineair trillend scherm

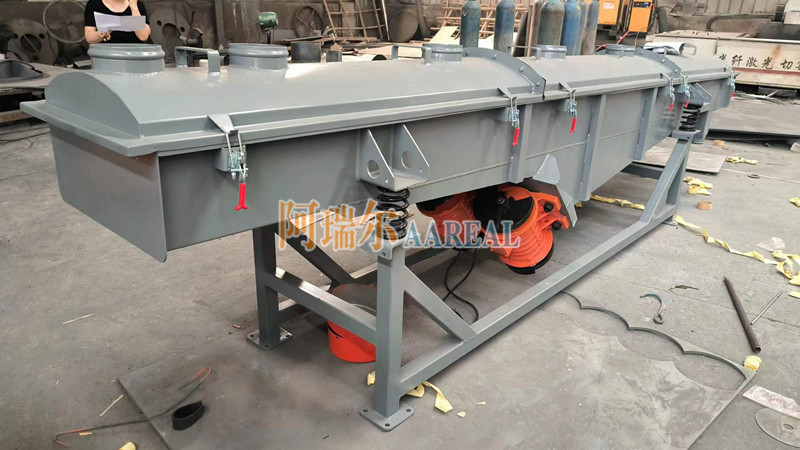

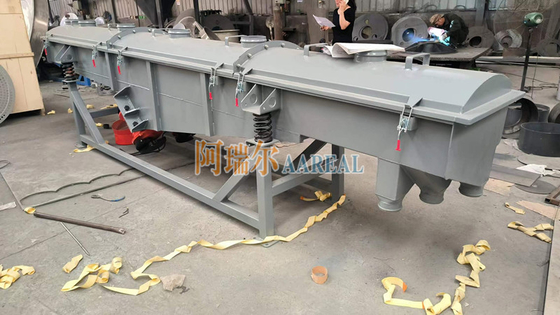

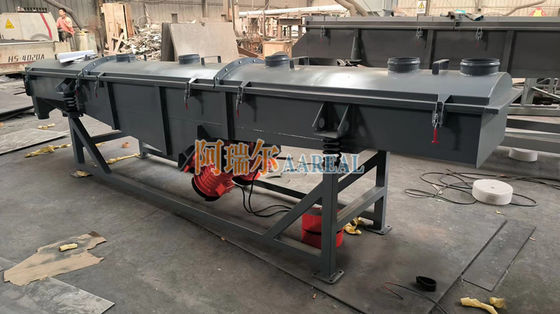

Dit is een 2-dek lineair trillend scherm, schermbreedte 500 mm, schermlengte 4000 mm, gemaakt van koolstofstaal (Q235).
Wat is dat?Lineair trillend schermEen lineair trillend scherm is ook wel bekend alsrechthoekige scheidsrechterAls twee trillingsmotoren synchroon en in tegengestelde richtingen draaien, wordt de kracht van de twee trillingsmotoren vergeleken met de kracht van de andere trillingsmotor. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axisDe twee motorassen hebben een hellingshoek in verticale richting ten opzichte van het schermoppervlak.Onder de gecombineerde kracht van de opwekkende kracht en het eigen gewicht van het materiaal, wordt het materiaal omhoog gegooid en gesprongen of in een rechte lijn op het schermoppervlak naar voren beweegt, waardoor het doel van het screenen en rangschikken van het materiaal wordt bereikt.Het is geschikt voor het screenen van verschillende droge poedervormige of korrels met een deeltjesgrootte van 0.074-5 mm, een watergehalte van minder dan 7% en geen viscositeit.
Het lineaire trillingszeef is voornamelijkbestaande uit schermdoos, schermframe, scherm, trillingsmotor, motorbasis, trillingsdempende veer, beugelenzovoort.
Schermdoos: het is gelast door verschillende stalen platen van verschillende diktes, heeft een bepaalde sterkte en stijfheid en is het belangrijkste onderdeel van de schermmachine.
Schermframe: van dennen of hout met kleine vervorming, voornamelijk gebruikt om het scherm plat te houden en een normale screening te bereiken.
Scherm: Er zijn verschillende schermen zoals koolstofarm staal, messing, brons, roestvrij staaldraad, enz.
Trillingsmotor (voor details over de gebruik- en onderhoudsmethoden, zie de handleiding voor trillingsmotoren).
Motorbasis: installeer de trillingsmotor en trek de aansluitschroeven vóór gebruik aan, vooral in de eerste drie dagen van de proefperiode van de nieuwe schermmachine,en moet herhaaldelijk worden gespannen om loskomen en ongevallen te voorkomen.
Vibratie dempende veer: verhindert dat trillingen naar de grond worden doorgegeven en draagt het gehele gewicht van de schermbox..
Beugel: bestaat uit vier pijlers en twee kanaalstaal, die de schermbox ondersteunen.en de kanaalstaal onder de twee pilaren moet parallel met elkaar zijn.
Het rechthoekige trillingsscherm wordt gewoonlijk gebruikt voor het screenen van ferrosilicium, zand, peperdeeltjes, tarwezem, pompoensamen, siliciumpoeder, suiker, Chinese geneeskunde, betelnoot, siliciumcarbidepoeder,steen,actief koolstofdeeltjes, grond, grind, gierst, mis, schelp, gekookte sesam, machinegemaakt zand, chrysanthemum,kwartszand, bouw afval, coke poeder, plastic deeltjes, riviersand en andere materialen.
Hoofdtechnische parameters van lineaire trillingszeef:
Model
Schermgrootte (mm)
Schermlagen
Maasgrootte
Capaciteit (t/h)
Frequentie
Dubbele amplitude (mm)
Kracht (kw)
Hoek
Afmetingen (L*W*H) (mm)
AZ-515
500×1500
1 tot 5
2-200
0.12-20
960
6 tot 8
2x0.37
45 tot 60
2140×808×848
AZ-520
500×2000
2-200
0.12-20
960
6 tot 8
2x0.37
45 tot 60
2140×808×848
AZ-525
500×2500
2-200
0.12-20
960
6 tot 8
2x0.55
45 tot 60
2750×808×938
AZ-1020
100 × 2000
2-200
0.11-20
960
6 tot 8
2x0.55
45 tot 60
2219 × 1320 × 960
AZ-1025
1000×2500
2-200
0.18-15
960
6 tot 8
2x0.75
45 tot 60
2269 × 1320 × 960
AZ-1030
1000×2500
2-200
0.1-20
960
6 tot 8
Twee keer één.1
45 tot 60
3219 × 1340 × 1120
Ons bedrijf kan verschillende screening apparatuur volgens verschillende screening requirement, zoals Rotex type gyratory scherm voor wasmiddel,Giraatvormige afscherming voor de zijdelingse toegangsdeur van het type Apex voor fracksand, Sweco-type gyratorische zeefmachine voor silicazand, schermmachine voor aluminium-oxidepoeder, hoogfrequente scherm voor calciumcarbonaat, enz.Welkom om ons RFQ's te sturen als u zulke vereiste heeft.
Inleiding van500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
500*4000 mm koolstofstaal 2 dekken lineair trillend schermis een standaard en universeel lineairbewegingsvibratietoestel voor het zeven, met een laag stroomverbruik, een groot vermogen, een eenvoudige structuur,gemakkelijk onderhoud, volledig afgesloten structuur, geen stof,automatische nestingDe lineaire vibro-sifter is de efficiënte nieuwe screeningstoestel die veel wordt gebruikt in de voedingsmiddelenindustrie.vuurvaste materialen,bouwmaterialen,de mijnbouw, de kolenindustrie, de metallurgie, de lichte industrie, de chemische industrie enz.
TechnischeParametersvan500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
Model
Nominale omvang (mm)
PartikelSIze(mm)
Neigingskant of Scherm(°)
Amplitude(mm)
De laag
Vermogen (Kw)
AZ-520
500*2000
0.074~10
0~7°
4 tot 10
1 tot 6
2*(0,4~0,75)
AZ-525
500*2500
2*(0,4~0,75)
AZ-530
500*3000
2*(0,4~0,75)
AZ-1020
1000*2000
2*(0,4~0,75)
AZ-1025
1000*2500
2*(0,4~1,1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.074~15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
Let op: de gegevens in de tabel zijn uitsluitend ter referentie.
Kenmerken van500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
1. Verplaatsbaar screeningsproces Tegelijkertijd met de screening is het materiaal over lange afstanden vervoerd.
2Makkelijk te repareren schermen en onderdelen. Met behulp van een speciaal rasterconstructieontwerp kunnen de schermen en onderdelen gemakkelijk worden vervangen en gespannen.
3. Hoge capaciteit en vriendelijke werkruimte Met een uitstekende structuur van machine en motoren is het vermogen zeer hoog en is het werkgeluid laag.
4. Hoog zeefnauwkeurigheid Het materiaal heeft een lange slag op het schermoppervlak, een hoge schermnauwkeurigheid en een grote verwerkingscapaciteit.
5Flexible machineconstructies Afhankelijk van de productielocatie kunnen verschillende vormen en structuren worden ontworpen.
6. Geschikt voor verschillende screenings Verander de schermoppervlakte en de helling van het scherm volgens de grootte van het materiaal, de permeabiliteitswaarde en de productiviteit
7. Lage onderhoudskosten en lange levensduur Alle onderdelen van het scherm zijn goed gelast met uitstekende stalen platen en de algemene stijfheid is goed, stevig en betrouwbaar voor zeer lange tijd.
8Goed afdichten en minimale stofverlies Volledig afgesloten structuur, automatische ontlading leiden tot bijna nul stofverlies.
Belangrijke informatie over500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
spiegelpolijst, sen ontploffing, plastic sproeiing,sprayverfenzovoort.
Werkingsbeginselvan500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
De rechthoekige trillende zeefmachine gebruikt trillingsmotor-opwinding als trillingsbron, zodat het materiaal in de zeef werd gegooid,terwijl het materiaal in een rechte lijn gelijkmatig in de voedingspoort van de voedingsmachine van de screeningmachine wordt gevoerd, meerlagige maatschappelijke specificaties van zeef, zeefmateriaal, respectievelijk, uit hun uitvoer.
Er zijn twee manieren om de trillingsmotor van de lineaire trillingssifter te installeren:
Structurele samenstelling500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
De rechthoekige trillingsschermen bestaan voornamelijk uit een schermdoos, schermframes, scherm, trillingsmotor, elektrisch voetstuk, dempende veer, frame enzovoort.
1.Screen Mesh:het schermmaas is een geperforeerd plaatje.
2Schermbox:Verweld door een stalen plaat, met een zekere sterkte en stijfheid, is het het belangrijkste onderdeel van de schermmachine.
3.Vibratie dempende veer:om te voorkomen dat trillingen op de grond terechtkomen en om het volledige gewicht van de schermbox te ondersteunen. 4. MOtor voetstuk:het motorpedaal van de zeefmachine van het type downvibratie (de motor is onder de zeefdoos geplaatst) kan worden verplaatst. De aansluitschroef moet vóór gebruik worden gespannen,Vooral de nieuwe screening machine moet drie dagen voor het onderzoek herhaaldelijk worden gespannen., om ongevallen te voorkomen als gevolg van loslopen.
5.Vibratiemotor:de methode voor het gebruik en onderhoud van de trillingsmotor om de gebruiksaanwijzingen voor de trillingsmotor te zien. 6.Klammers:de beugel wordt gebruikt om de schermdoos te ondersteunen. Deze moet tijdens de installatie loodrecht op de grond worden gemonteerd. De beugel en het zeefkarosserieonderdeel moeten met elkaar worden verbonden door de compressieveer.
Toepassingvan500*4000 mm koolstofstaal 2 dekken lineair trillend scherm:
1• de mijnbouw: kaolien, aluminium, koolstof, kwartszand, titanium-oxide, zink-oxide, enz.
