lager energieverbruik, eenvoudig te onderhouden, beschikbaar voor langeafstandstransport
Materiaal:
koolstofstaal, roestvrij staal 304, 316L enz.
Markeren:
Vibratorconveyor met drie massa's
,
Volledig uitgebalanceerde trillingsconveyor
,
Vibratorconveyor voor suiker

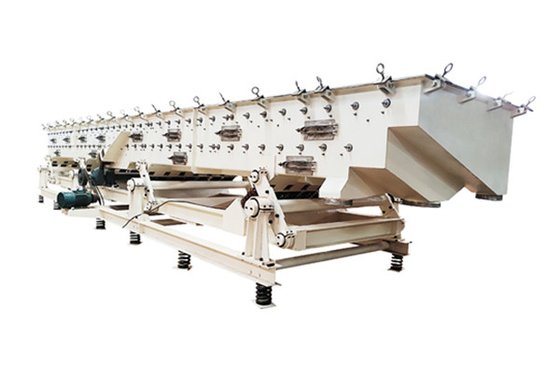

Hoogwaardige drie-massa volledig gebalanceerde trillingsconveyor voor het vervoer van suiker en zout over lange afstanden
De elastische verbindingsstaaf vibratieconveyor kan worden onderverdeeld in drie soorten: drie-massa volledig uitgebalanceerd type,twee-massa resonantie type en eenvoudige eenmassa type volgens het aantal trillende lichamen.
met een vermogen van meer dan 50 W;Alleen de trog produceert trillingen, dus de trillingskracht wordt doorgegeven aan de fundering, die meestal licht is.
Vibratorconveyor met twee massa's en volledig uitgebalanceerde vibratorconveyor met drie massa's:De structuur is een beetje gecompliceerd, maar de trillingskracht op de fundering kan in principe worden geëlimineerd.en het resonantieprincipe wordt gebruikt om de vereiste opwinding te minimaliseren.
De drie massa's volledig gebalanceerde trillingsconveyor gebruiken het volledig gebalanceerde systeem.met een vermogen van meer dan 50 W,Beide troggen worden gevibreerd door middel van een met een motor aangedreven excentrieke kruk en door een door een veer gegenereerde resonantievibratie.
Kenmerken:
Naast de voordelen van het twee-massa resonantie type, zijn de opmerkelijke voordelen van deze vervoerder als volgt:
1Omdat de traagheidskracht goed in evenwicht is, is de traagheidsvibratiekracht (dynamische belasting) die aan de fundering wordt overgedragen zeer klein.
2Wanneer het op de vloer of op de staalstructuur wordt geïnstalleerd, heeft het ongeëvenaarde voordelen op het gebied van trillingsreductie in vergelijking met andere soorten trillingsconveyoren.
3De constructie van de transportband is eenvoudig, eenvoudig te installeren en te onderhouden.
4- Bedrijfsgeluid is minder dan 75 dB.
5Het is geschikt voor vervoersbehoeften op lange afstand en in brede trog.
6De draagbak kan worden uitgerust met een scherm, en de enkele of dubbele lagen van het draagbak lichaam kan de indeling of scheiding van materialen tijdens het vervoer van materialen te realiseren.
7Als de balans van het lichaam wordt veranderd in de transportband van het lichaam, kunnen de bovenste en onderste lagen van de transportband van het lichaam tegelijkertijd het omgekeerde transport realiseren.en het gebruik van twee vervoerbanden kan worden bereikt zonder de apparatuur en de ruimte te vergroten.
8Voor de hoogtemperatuurmaterialen die moeten worden vervoerd, zijn de deeltjesgrootte, corrosie, relatieve hardheid van het materiaal niet beperkt.kan roestvrij staalplaat of composietmateriaal worden gebruikt.
9Het drogen, koelen, sorteren, afvoeren en andere processen kunnen gelijktijdig worden uitgevoerd, waardoor dit transmissiemethodeprogramma een uiterst efficiënte methode is.
10. Rotatie, schommeling, wrijving, verbruik en andere onderdelen vereisen weinig smeerolieinspuiting, lage storingspercentage.
Voordelen:
Naast de voordelen van het dubbele massa resonantie type,de volledig uitgebalanceerde trillingsconveyor heeft de voordelen van een kleine trillingskracht van traagheid (dynamische belasting) die wordt overgedragen aan de fundering en een laag geluid, die geschikt is voor het vervoeren van eisen van lange afstand en brede trog.het heeft onvergelijkbare schokdemperingsvoordelen in vergelijking met andere soorten trillingsconveyoren.
Als het balanceringslichaam wordt gebruikt als draagtrog, kunnen de twee bovenste en onderste lagen van draagtrog tegelijkertijd worden gerealiseerd.het gebruikseffect van twee vervoerbanden wordt geproduceerdHet vervoertrog kan worden uitgerust met een scherm, dat de classificatie van materialen tijdens het vervoer kan realiseren.
De volledig gebalanceerde trillingsconveyor heeft een elastisch draagvlak, waardoor de trog van de transportband en de balans een twee-massa-resonantie-systeem vormen met een volledig gebalanceerde massa.De twee massa's zijn verbonden door resonantie spoel veer en elastische gidsstaafOnder de werking van de excitator vormt de vervoertrog een resonantie met het evenwichtslichaam.en de trillingskracht van het resonantie-systeem wordt in het systeem geannuleerd.Het ondersteuningsframe van de apparatuur is via het veerisolatiesysteem verbonden met de installatiebasis.die opnieuw de onevenwichtige trillingen kan verminderen die worden veroorzaakt door de verandering van de materiaalstroom in de bodem van de trog, zodat de dynamische belasting van de installatie op de fundering zeer klein is.
Dit type trillingsconveyor is een nieuw type trillingsconveyor dat is ontwikkeld op basis van het twee-massa resonantie type.Het maakt gebruik van een vervoertrog en een evenwicht lichaam (of vervoertrog met dezelfde massa voor relatieve beweging)Wanneer de vervoertrog als balans wordt gebruikt, kan het materiaal tegelijkertijd in beide richtingen worden vervoerd.De draagtrog en de balans (of draagtrog) zijn verbonden met een schommelende staaf, en een rubberen scharnier is geplaatst in de middelste positie van de schommelstaaf, en de steun wordt ondersteund op de basis door middel van het rubberen scharnier.De twee trillende lichamen trillen in tegengestelde richtingen omdat de leidstang rond het middelpunt slingert.Wanneer de massa van de twee lichamen gelijk is, is de traagheidskracht gegenereerd door de twee lichamen gelijk en in tegengestelde richting, en hun traagheidskracht is in evenwicht,dus het heet gebalanceerde trillingsconveyor.
Technische parameters:
Model
Capaciteit (t/h)
Trillingsfrequentie (Hz)
Vermogen (kW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 tot 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 tot 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 tot 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 tot 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 tot 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 tot 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 tot 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 tot 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 tot 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 tot 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 tot 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 tot 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 tot 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Opmerking:
De bovenstaande gegevens zijn uitsluitend ter referentie. Ons bedrijf behoudt zich het recht voor de bovenstaande gegevens te wijzigen.
Het draagvermogen wordt hier berekend op basis van het horizontale transport van rivierzand (bulkdichtheid 1,6 t/m3, watergehalte 5%).
Het vermogen van de draagbak met afdichting, voeringsplaat en draagmaterialen met verschillende bulkdichten moet opnieuw worden berekend.
Wanneer de vervoersafstand meer dan 15 meter is, nemen we de gesegmenteerde structuur aan, en de gebruiker moet ter plaatse monteren en aansluiten.
Toepassing:
AAREAL excentrische verbindingsstaaf volledig uitgebalanceerd vibratie-transportscherm kan op grote schaal worden gebruikt voor het screenen van suiker, zout, chemische meststoffen, actieve koolstof, hars deeltjes, polyethyleen deeltjes,HDPE-poeder, LDPEHet gebruik van de ABM1800-11 is een voorbeeld van de ABM1800-11 met een breedte van 1800 mm en een lengte van 11,5 meter.
