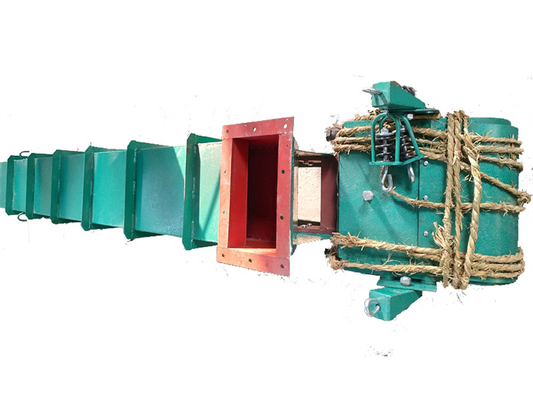

Carbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniform Feeding
Inleiding vanCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Elektromagnetische trillende voerder wordt veel gebruikt in de mijnbouw, metallurgie, steenkool, bouwmaterialen, lichte industrie, elektrische energie, machines, graan en andere soorten industrieën.,granulaire en poedermaterialen uit de opslag silo of hopper, homogeen en continu of kwantitatief in het ontvangtoestel gevoerd.emmerlift, screening apparatuur, breekmachine, molen en andere apparatuur kwantitatieve voeding, automatische batchverdeling en kwantitatieve verpakking enz.
WerkingsbeginselCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
De stroom van de elektromagnetische spoel van de elektromagnetische trillingsvoerder gaat door een eenfasige halfgolfrectificatie.de stroom gaat door in de positieve halve weekAls de splijtbuis van de splijtbuis in de splijtbuis wordt gevormd door een elektromagnetische kracht tussen de splijtbuis en de ijzeren kern, dan trekt de splijtbuis elkaar aan, dan beweegt de splijtbuis achteruit, de hoofdveer vervormt zich en slaat een bepaalde potentiële energie op.Er is geen stroom door de spoel in de negatieve halve cyclusDe armature en de ijzeren kern gaan in de tegenovergestelde richting van de groef naar voren.Dus de elektromagnetische trillingsvoeder trilt 3000 keer per minuut bij de frequentie van de wisselstroom.Aangezien het onderste vlak van de groef een bepaalde hoek heeft met de actielijn van de opwekkende kracht, beweegt het materiaal in de groef continu vooruit langs de parabolische baan.De voedingshoeveelheid van de elektromagnetische trillingsvoerder kan worden gecontroleerd door de rectificatiespanning aan te passen. De voedingsbron wordt gevoed door een SCR rechtgever. De uitgangsspanning kan worden gecontroleerd door de geleidingshoek van de thyristor te wijzigen.verschillende signalen kunnen worden gebruikt om de geleidingshoek van de thyristor te regelen om het doel van automatische kwantitatieve voeding te bereiken.
Kenmerken vanCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
1Energiebesparing en hoge efficiëntie, eenvoudig te gebruiken, minder investering, klein volume, licht gewicht, gemakkelijk onderhoud.
2Geen draaiende onderdelen, geen lagers, reductiemeganisme, smeerolie enz.
3Minder stroomverbruik, kleine startstroom, weinig geluid.
4De draagkracht is klein en geschikt voor het transport van materiaal met grote slijtage. 5De apparatuur kan automatisering realiseren indien zij is uitgerust met elektronische schaal of microcomputerbesturing.
6Nadat de trillingsexciter is gestart, kan de amplitude onmiddellijk een stabiele waarde bereiken.
7. Vibrator start in onmiddellijke amplitude kan een stabiele waarde te bereiken, onmiddellijk na dezelfde onmiddellijke amplitude verdwijnt bij het parkeren, die de nauwkeurigheid van de automatische besturing kan verbeteren,tegelijkertijd kan de voeder rechtstreeks in volle lading worden gestartOp deze manier kan de nauwkeurigheid van de automatische besturing worden verbeterd en tegelijkertijd kan de snelheid van de motor worden verbeterd.de voeder kan direct worden gestart bij volle belasting.
Fouten en behandelingsmethodevanCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Nee, dat is niet zo.
Fauteuil
De oorzaak
Behandelmethode
1
na het inschakelen van de stroomvoorziening,
De machine trilt niet.
1De lont is uitgeblazen.
vervanging van de zekering
2. een kortsluiting van de spoeldraad of een gebroken looddraad
gebruik maken van een megger- of een ohmmeter om de weerstand te controleren,
handhaven kortsluiting of koppel looddraad
2
Zwakke trillingen, pas potentiometer aan.
een kleine amplitude weerspiegeling vertoont,
niet werken of de stroom is hoog
1. SCR-verdeling
SCR (Silicon Controlled Rectifier) vervangen
2. luchtkloof verstoppen, en de ruimte tussen
het blokkeren van de springplaat
duidelijke verstopping
3
Het geluid van de machines is groot.
instellen potentiometer, amplitude weerspiegelt
onregelmatig, vergezeld van een gewelddadige botsing
1. plaat voorjaarspauze
vervang de nieuwe lente
2. vibrator en kruis lijf gewrichten bolbrekingen
of verliezen
vervang of schroef de bout
3De ijzeren kern en de armature botsten.
de luchtkloof aanpassen op de standaard 2 mm
4
de machine werkt met tussenpozen of
stroomschommelingen
Schade aan de draadspoel
controleer of de spoel laag of interturn is kortsluiting, en of de lood draad connector is virtuele verbinding, dan repareren of vervangen van de spoel
5
Test zonder belasting is normaal.
onjuist ontwerp van de ontlading van de voorraadbak
Het gat zorgt ervoor dat de voerbak de grote draagt.
druk van de voorraadkolom
de inlaat van de voeding opnieuw ontwerpen of verbeteren om de druk van de voorraadkolom te verminderen;
na belasting, de amplitude afnemen meer
6
alleen de stroom is aan de hoge kant,
Misschien is de luchtkloof te groot.
de luchtkloof aanpassen op de standaard 2 mm
De rest is normaal.
Open typeCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Model
B.
B1
B2
B3
B4
L
L1
L2
L3
H
H1
H2
H3
GZ1
200
280
340
296
376
600
209
550
910
100
350
360
485
GZ2
300
388
456
400
506
800
310
660
1171
120
430
450
600
GZ3
400
496
518
452
574
900
311
790
1325
150
480
520
675
GZ4
500
620
682
581
762
1100
413
965
1615
200
550
645
814
GZ5
700
761
850
650
840
1200
465
1050
1815
250
647
765
980
Gesloten typeCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Model
B.
B1
B2
B3
B4
L
L1
L2
L3
L4
H
H1
H2
H3
H4
R
GZ6
900
1057
720
860
1092
1600
500
1360
2410
1409
250
1090
1030
1530
460
1800
GZ7
1100
1257
840
1030
1332
1800
650
1465
2800
1585
250
1300
1130
1740
500
2200
GZ8
1300
1476
1000
1166
1556
2200
750
1800
3302
1938
300
1460
1340
1695
607
2600
GZ9
1500
1676
1010
1228
1776
2400
800
2000
3515
2100
300
1520
1440
2200
660
3500
Belangrijkste technische parametersvanCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Type
Model
Capaciteit ((t/h)
Voedergrootte (mm)
Dubbele trillingsamplitude
(mm)
Spanning
(V)
Elektrische stroom (A)
Kracht
(Kw)
Gelijke Control Box
horizontaal
-10°
Werkstroom
Indicatie-stroom
Basistype
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
Opwaartse trillingen
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
0
3
XKZ-100G3
GZ8S
400
560
300
39.4
32
4
Gesloten type
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
Toepassing vanCarbon Steel 600*2350mm Elektromagnetisch trillend voeder voor deeltjes en poeders Uniforme voeding:
Steenkoolgang, steenkoolpoeder, graniet, ijzererts, riviersteentjes, basalt, kalksteen, dolomiet, kwartszand, calciumcarbonaat, vuurvaste stoffen, kaolien, kaliumfeldspaar, zink en andere materialen.
